Asking
€19,500,000

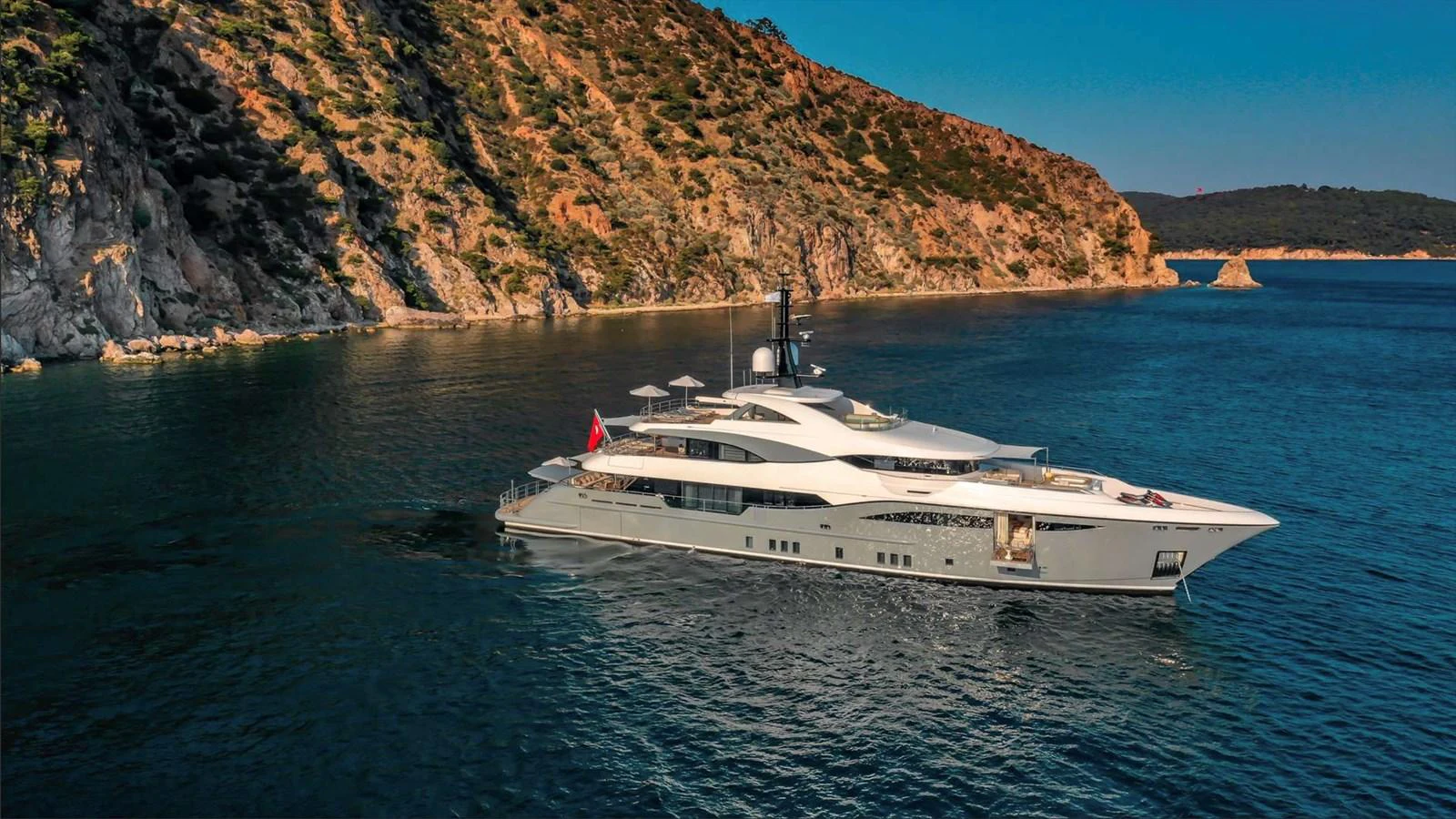

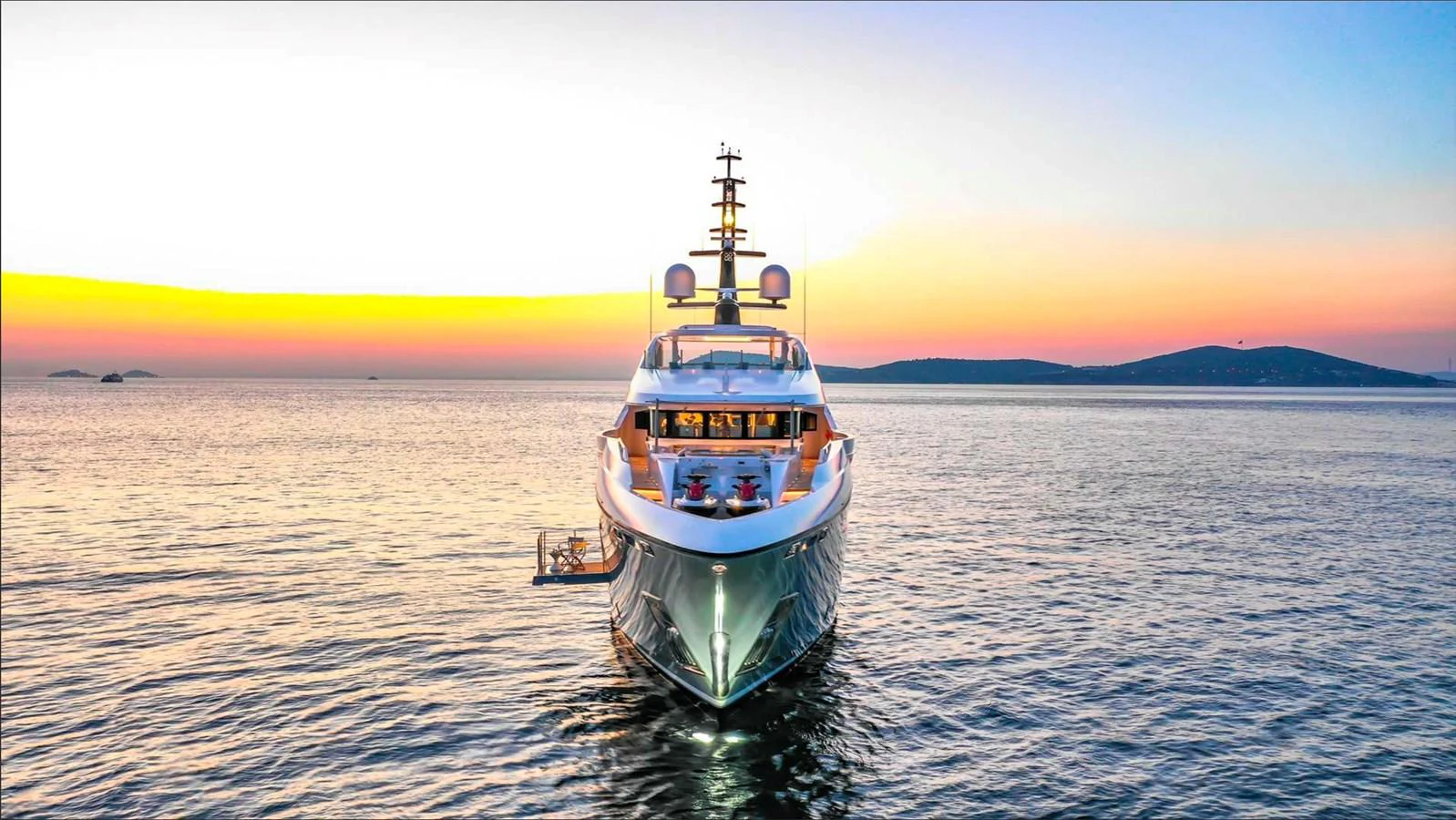

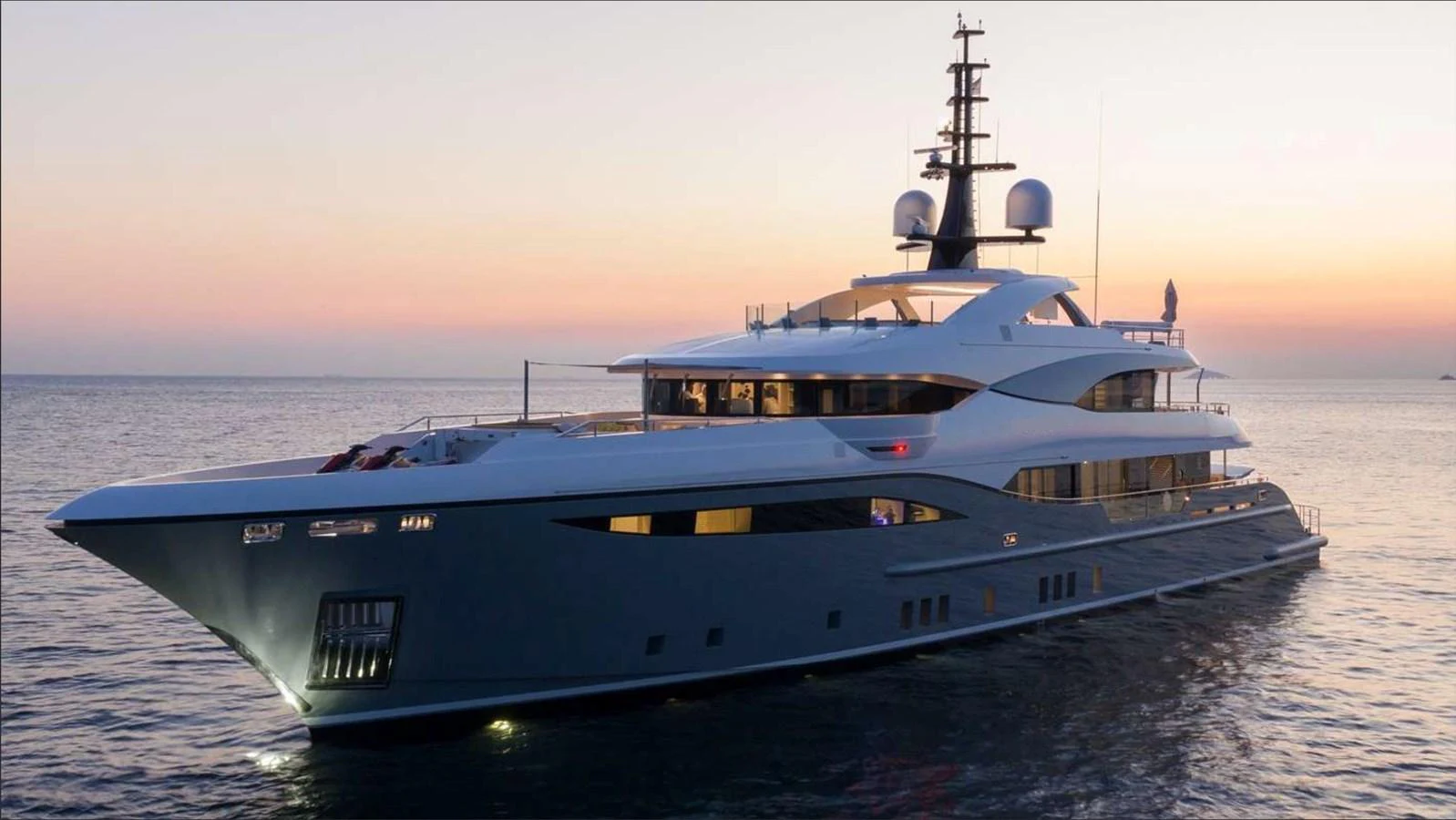

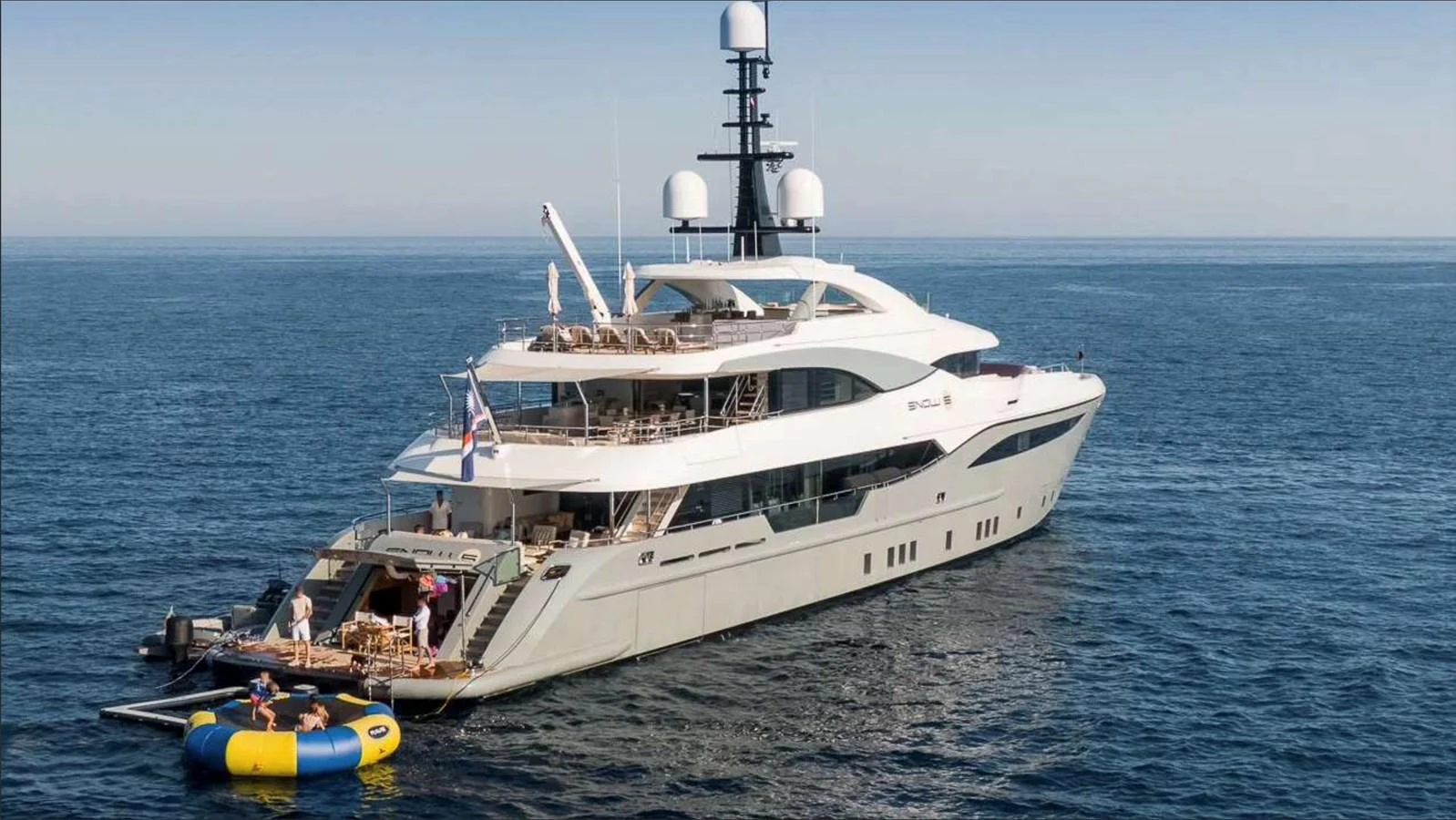

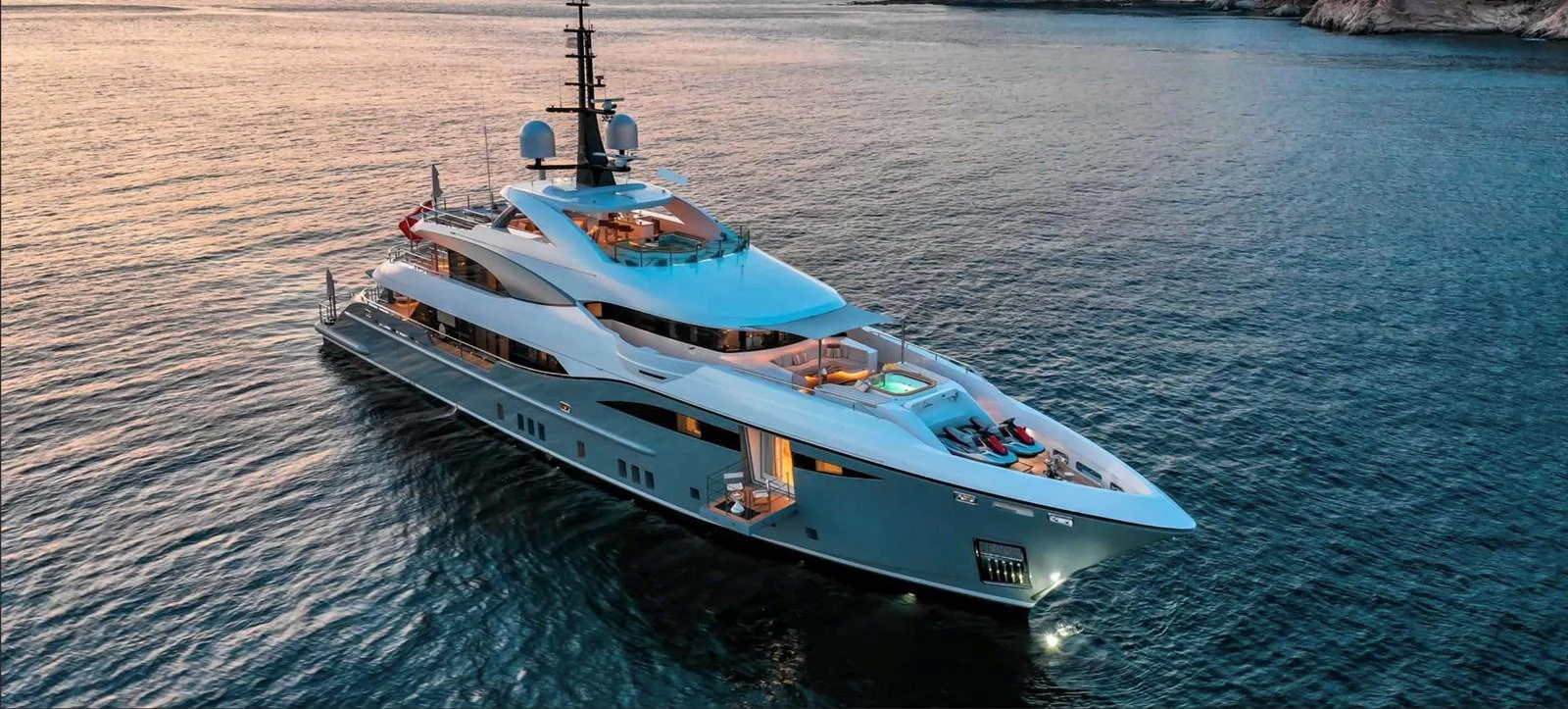

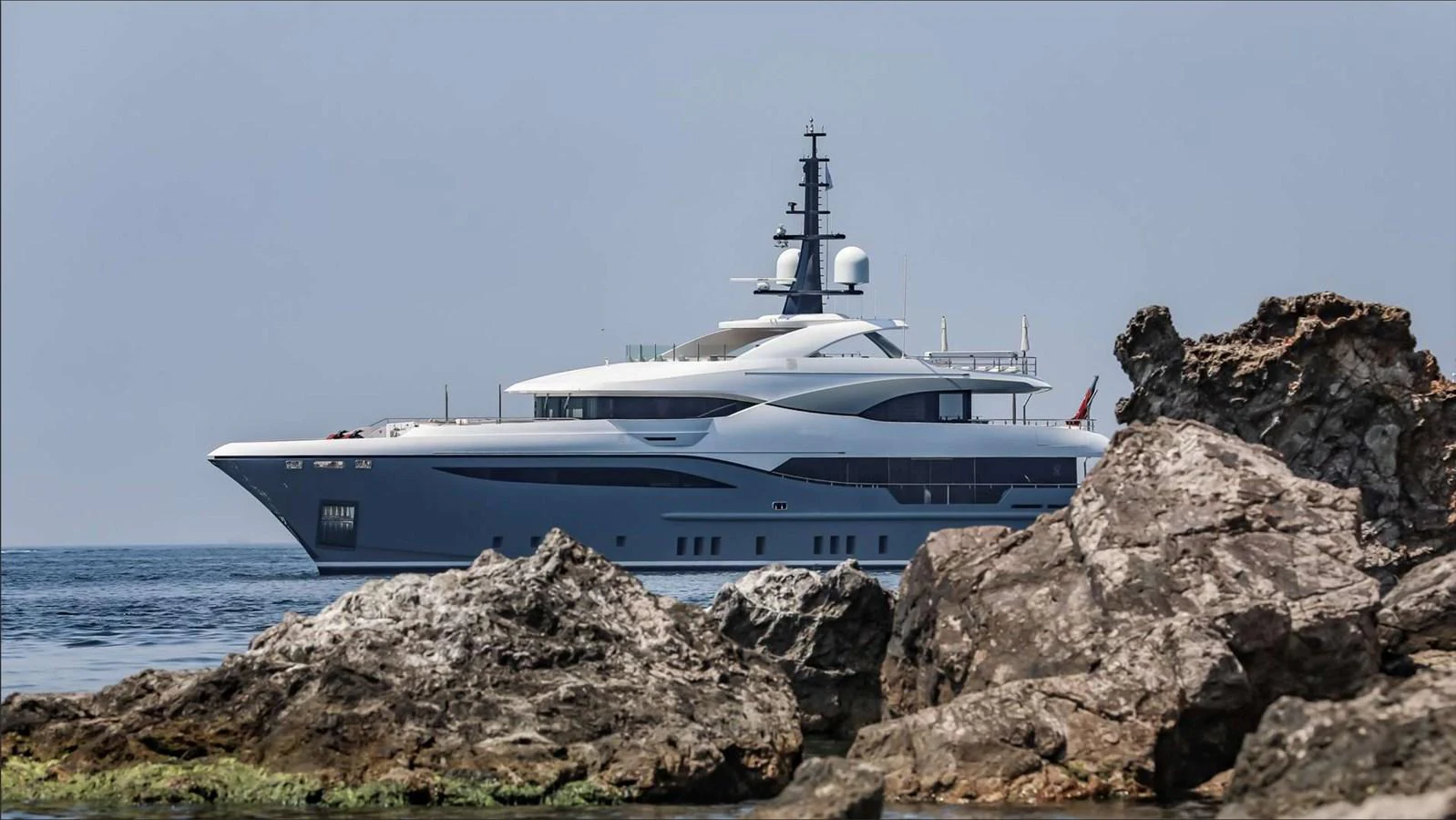

The 48m luxury yacht MOONRAKER was built by Bilgin Yachts in 2019, and features a steel hull and aluminum superstructure. She boasts the naval architecture and exterior styling of Unique Yacht Design, while the interiors are the work of İlkay Dovan from the shipyard in-house team.
| Builder | BILGIN YACHTS |
|---|---|
| Model | 156 |
| Length (LOA) | 155' (47.4m) |
| Year | 2019 |
| Gross Tonn. | 499 |
| Draft | 9' (2.7m) |
| Beam | 28' (8.75m) |
| Range | 5,000 NM |
| Location | France |
| Staterooms | 5 |
|---|---|
| Sleeps | 10 |
| Crew Cabins | 9 |
|---|---|
| Crew Sleeps | 9 |
| LOA | 155' (47.4m) |
|---|---|
| Max Draft | 9' (2.7m) |
| Fuel Tank | 16,854 g (63,800 L) |
| Fresh Water | 3,064 g (11,600 L) |
| Gross Tonn. | 499 |
| Displacement | 446 |
| Hull Material | Steel |
|---|---|
| Hull Config | Full Displacement |
| Ext. Designer | UNIQUE YACHT DESIGN |
| Int. Designer | BILGIN DESIGN TEAM |
| Cruising Speed | 12 Knots |
| Range | 5,000 NM |
Complete the form below and one of our experienced sales brokers will be in touch soon.
NAME: SNOW 5
TYPE: MOTOR YACHT
LOA: 47.40M / (155’51”)
BEAM: 8.75M (28’8”)
MAX DRAFT: 2.7M (8’8”)
BUILDER: BILGIN YACHTS
YEAR: 2019
EXTERIOR DESIGN: UNIQUE YACHT DESIGN
INTERIOR DESIGN: BILGIN DESIGN TEAM
NAVAL ARCHITECT: UNIQUE YACHT DESIGN
HULL MATERIAL: STEEL
HULL CONFIGURATION: FULL DISPLACEMENT
SUPERSTRUCTURE: ALUMINIUM
DECK MATERIAL: TEAK
GROSS TONNAGE: 499 TONS
FLAG: MARSHALL ISLANDS
MCA: YES
CLASSIFICATION: RINA
ASKING PRICE: 22,500,000 EUR
LENGTH OVERALL: 47.40 METERS
LENGTH ON WATERLINE APPROX.: 41.28 METERS
BEAM MAX.: 8.75 METERS
DRAFT MAX.: 2.7 METERS
DISPLACEMENT (FULLY LOADED) APPROX.: 446 TONS
TANK CAPACITIES
FUEL TANK: 63,800 L / 16,845 GL
FRESHWATER TANK: 11,600 L / 3,062 GL
BLACKWATER TANK: 3,000 L / 792 GL
GREYWATER TANK: 6,000 L / 1,585 GL
LUBE OIL TANK: 1,350 L / 315 GL
DIRTY OIL TANK: 1,200 L / 345 GL
BILGE TANK: 1,050 L / 275 GL
PERFORMANCE
MAX SPEED AT 1/2 LOAD DISPLACEMENT: 15 KNOTS
CRUISING SPEED: 12 KNOTS
DESCRIPTION

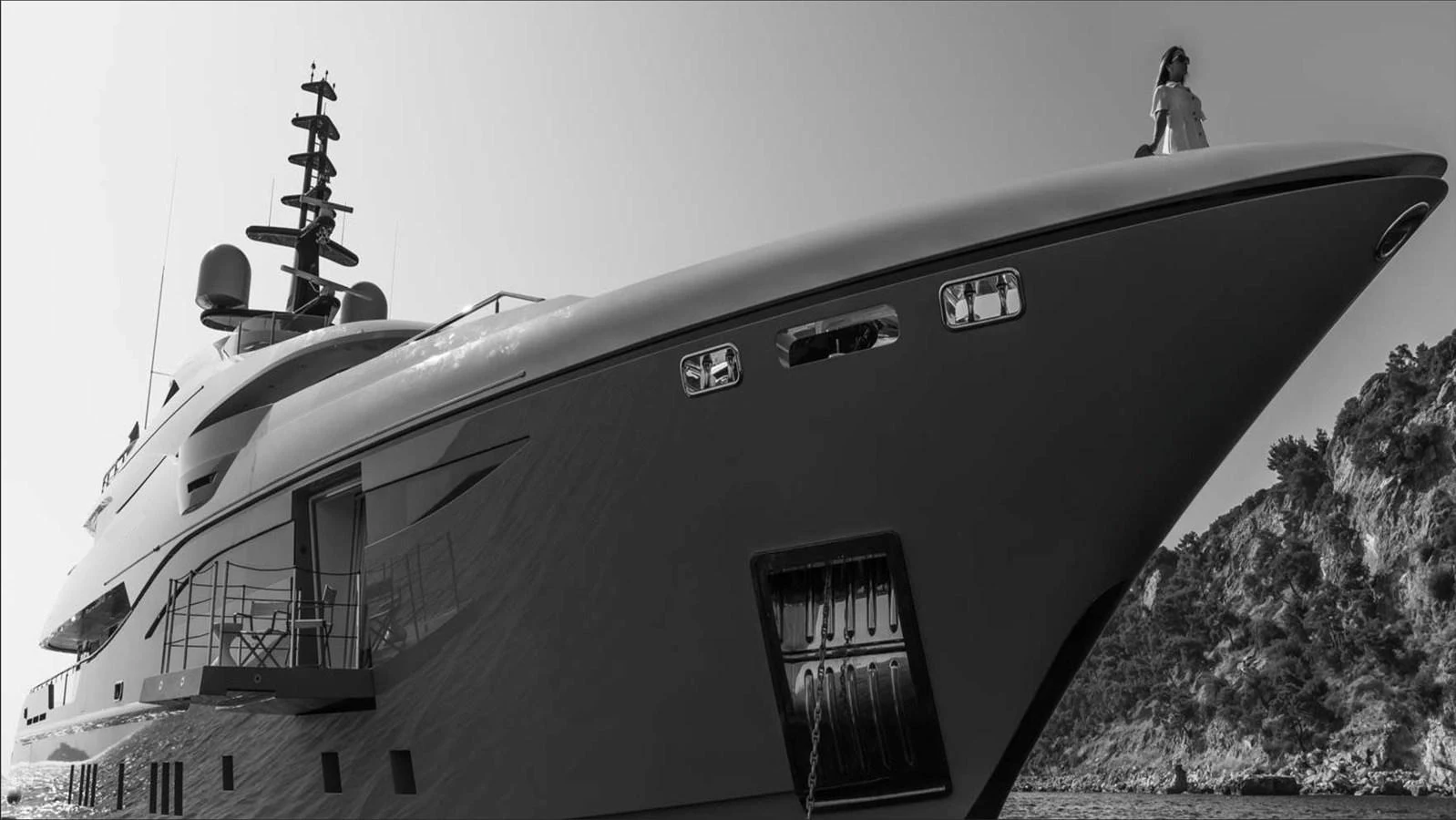

BUILT BY BILGIN YACHTS AND LAUNCHED IN 2019, 47.40M/155.1FT LUXURY YACHT SNOW 5 IS
CONSTRUCTED WITH A STEEL HULL AND ALUMINIUM SUPERSTRUCTURE AND IS THE SECOND
HULL IN THE BILGIN 156 SERIES. SHE FEATURES THE NAVAL ARCHITECTURE AND EXTERIOR STYLING OF UNIQUE YACHT DESIGN, WHILE THE INTERIORS ARE THE WORK OF İLKAY DOVAN FROM THE SHIPYARD IN-HOUSE TEAM. SPANNING FOUR DECKS, HER AMENITIES INCLUDE TWO JACUZZIS AND A WET BAR AS WELL AS NUMEROUS ALFRESCO DINING AND LOUNGING AREAS. THE MAIN DECK OFFERS A SPACIOUS ENVIRONMENT CLOSE TO THE WATER WHERE GUESTS CAN SPREAD OUT ON SUN LOUNGERS OR GET OUT THE FULL COMPLEMENT OF WATER TOYS. UPON THE MAIN DECK AFT, A LARGE SOFA LINES THE STERN AND A COFFEE TABLE CREATES A CASUAL SPACE FOR ALFRESCO MEALS AND WATCHING THE WORLD GO BY. THE INTERIORS WERE IMAGINED THROUGH A KALEIDOSCOPE IN EVERY DETAIL, AND RADIAL DESIGNS ARE NOTICEABLE THROUGHOUT THE CLEAN AND BRIGHT LIVING SPACES: THE MAIN FOYER HAS A STAIRCASE WHERE THE LIGHT STREAMS DOWN FROM THE SUNDECK JACUZZI ABOVE, AND THE 'CAVIAR LIGHTS' INSPIRED BY NATURE HAVE ACCENTS IN GOLD AND SILVER THAT, JUST LIKE THE MARBLE IN THE EN-SUITE BATHROOMS, BREAK WITH THE PRISTINE WHITE APPEARANCE TO BE FOUND EVERYWHERE ELSE ON BOARD.
• 10 GUESTS IN 5 CABINS
• 9 CREW MEMBERS

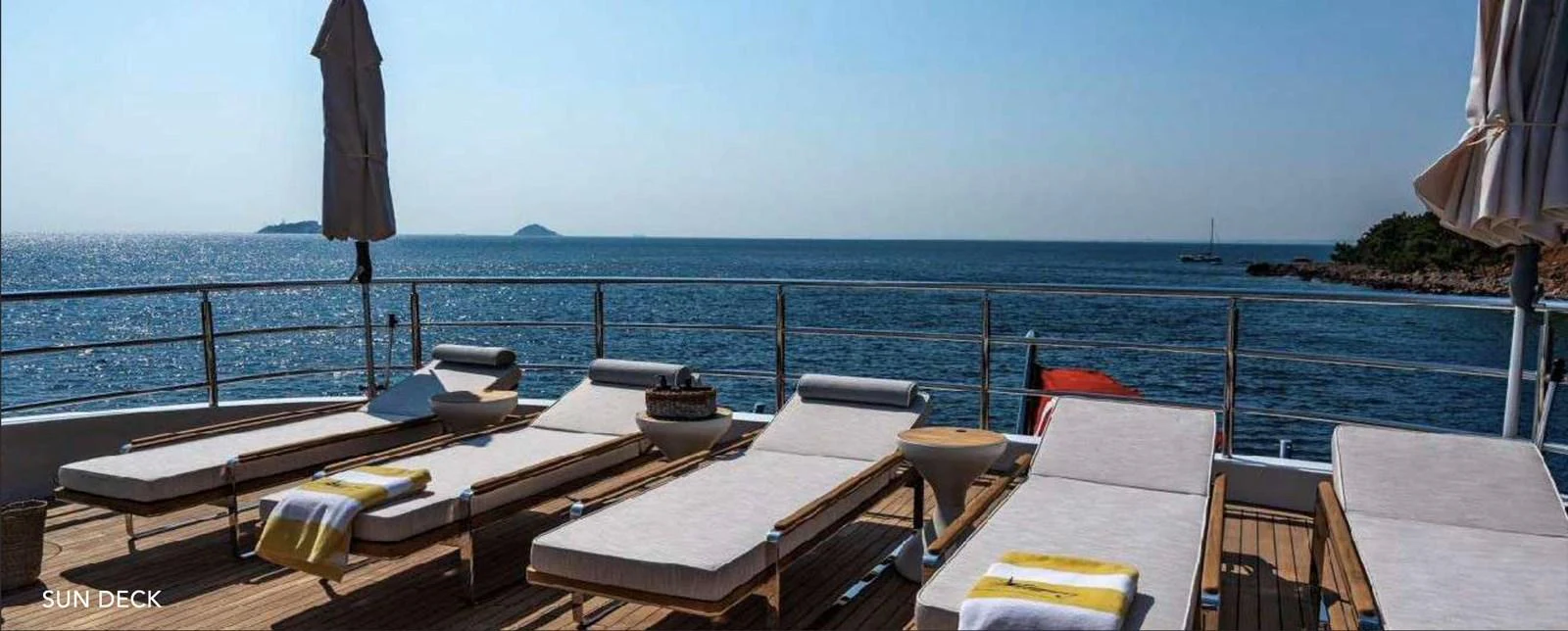

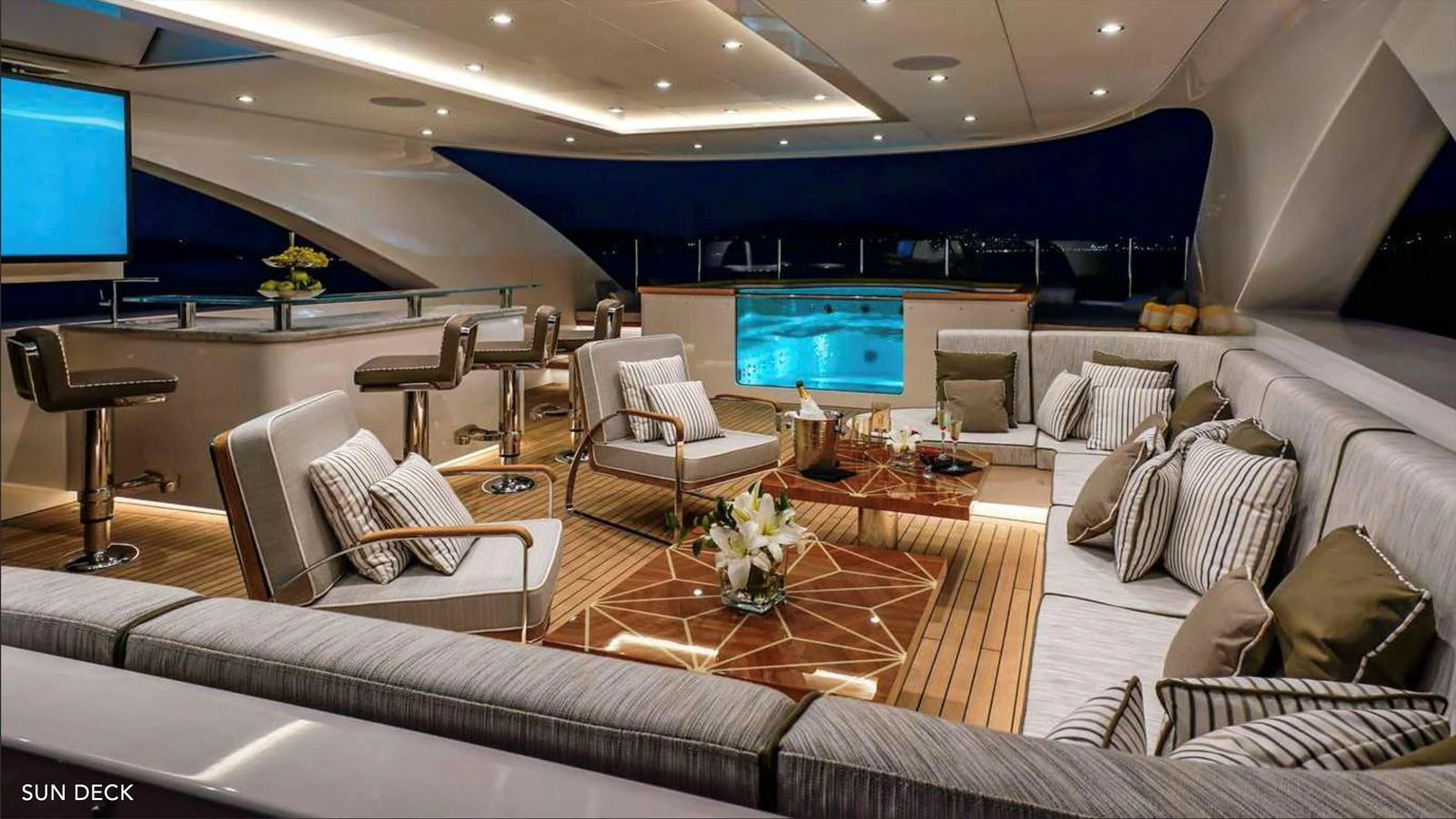

• IMPRESSIVE AMENITIES INCLUDING 2 JACUZZIS, WET BAR, SUN DECK, SUN-PADS, GYM ETC.

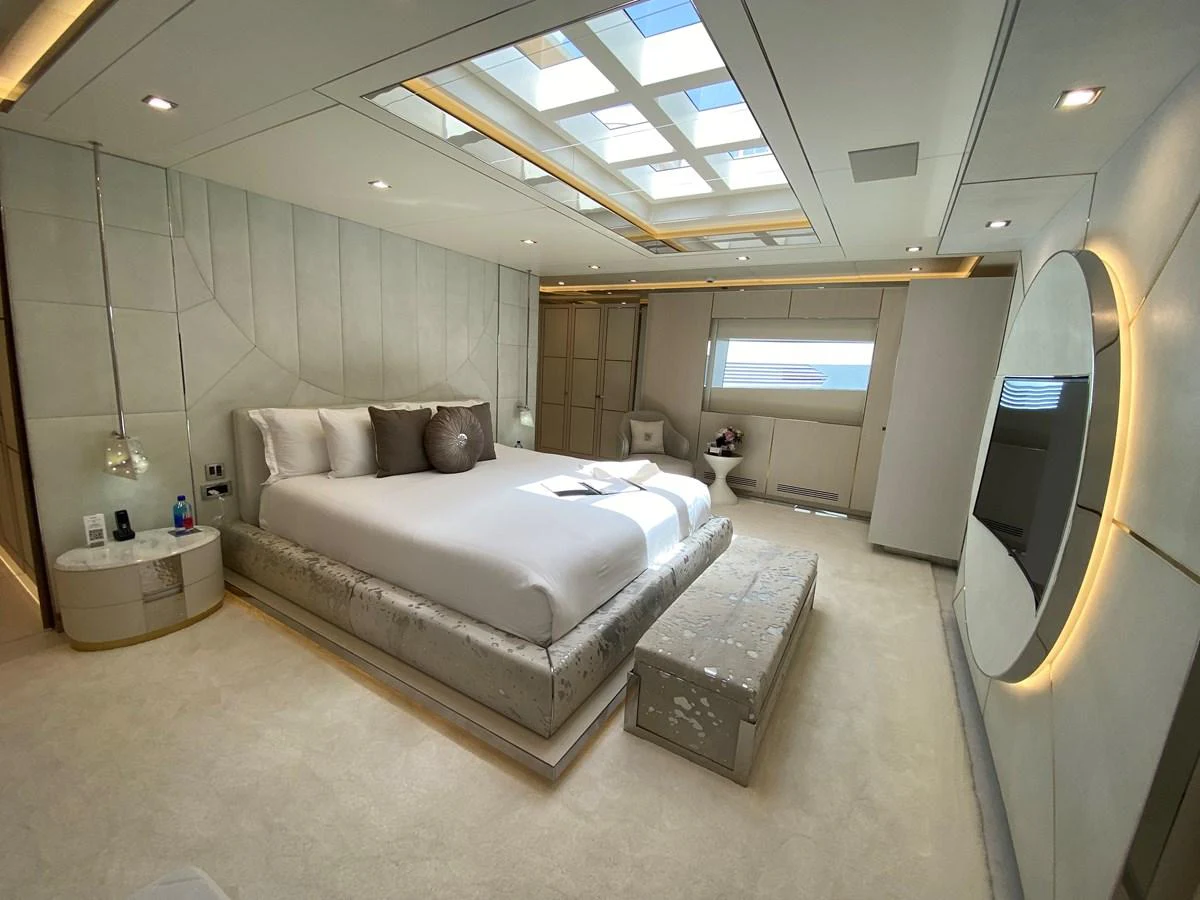

• MASSIVE OWNER’S STATEROOM WITH PRIVATE BALCONY
CLASSIFICATION
A) THE YACHT IS BUILT IN ACCORDANCE WITH RINA CHARTER CLASS
B) THE CLASS NOTATION IS: HULL, • MACH, Y UNRESTRICTED NAVIGATION AND COMPLIES WITH
MCA LY3 LARGE YACHT CODE.
MCA CERTIFICATION
THIS VESSEL COMPLIES WITH ALL OF THE REQUIREMENTS OF LY3
- THE LARGE COMMERCIAL YACHT CODE LARGE FOR VESSELS 24 METERS AND OVER IN LOAD
LINE LENGTH AND THE CODE OF PRACTICE THAT APPLIES TO YACHTS WHICH ARE IN
COMMERCIAL USE FOR SPORT OR PLEASURE, DO NOT CARRY CARGO AND DO NOT CARRY
MORE THAN 12 PASSENGERS.
SAFETY & POLLUTION REQUIREMENTS
A) CONSTRUCTION COMPLIES WITH ALL RELEVANT COLREG AND IMO REGULATIONS.
B) AT COMPLETION, A MARPOL POLLUTION AND SEWAGE CERTIFICATE IS DELIVERED.
CERTIFICATES
THE FOLLOWING CERTIFICATES HAVE ALSO BEEN ENFORCED AND/OR SUPPLIED:
• BUILDER’S CERTIFICATE
• STATEMENT/LETTER OF COMPLIANCE FOR MCA LARGE COMMERCIAL YACHT CODE
• EXEMPTION CERTIFICATES (AS APPLICABLE, THE OWNER’S
• REPRESENTATIVE TO BE INFORMED IN ADVANCE)
• CLASSIFICATION SOCIETY CERTIFICATE (SHORT TERM)
• INTERNATIONAL TONNAGE CERTIFICATE
• INTERNATIONAL LOAD LINE CERTIFICATE
• SAFETY CONSTRUCTION CERTIFICATE
• SAFETY EQUIPMENT CERTIFICATE
• SAFETY RADIO CERTIFICATE
• MARPOL ANNEX I (IOPP)
• MARPOL ANNEX IV (SEWAGE)
• MARPOL ANNEX VI (IAPP)
COUNTRY OF REGISTRY REGULATIONS (OWNER’S CHARGE)
THE FLAG ADMINISTRATION IS NOMINATED BY THE BUILDER FOR A COMMERCIALLY OPERATED
YACHT. THE BUILDER HAS PAID FOR THE COSTS INCURRED ON MATTERS OF CERTIFICATION FOR
LY3 COMPLIANCE WHEREAS COSTS INCURRED ON MATTERS SUCH AS PORT REGISTRY OF THE
VESSEL AND ITS CREW ENDORSEMENTS ARE AT OWNER’S EXPENSE.
A) THE HULL AND FORWARD WIDE BODY UP TO THE UPPER DECK IS ENTIRELY OF WELDED STEEL
CONSTRUCTION.
B) THE DECKHOUSE AND UPPER DECK AND SUN DECK ARE MANUFACTURED WITH MARINE
GRADE ALUMINIUM AND/OR COMPOSITE FOR LIGHTWEIGHT STRUCTURES WHERE REQUIRED.
C) THE STEEL TO ALLOY CONNECTION IS MADE BY USING AN APPROVED JOINING STRIP, WHICH
ALLOWS WELDING THE TWO MATERIALS, TRI-CLAD OR EQUIVALENT.
THE SHIP IS FITTED WITH TWO FOUR-STROKE DIESEL ENGINES OF THE FOLLOWING MODEL:
• MANUFACTURER: MTU®
• TYPE: 12V2000 M72 -1B
• POWER: 2 X 1,080 KW (1,448 BHP) @ 2,250 RPM
• ENGINE HOURS:
PORT: 2651 HRS
STBD: 2651 HRS
WHEELHOUSE INSTRUMENT
THE WHEELHOUSE ROOM IS EQUIPPED WITH MTU® - BLUE LINETM ELECTRONIC MONITORING
AND CONTROL SYSTEM.
GEARBOXES
THE GEARBOXES ARE FREE STANDING LIGHT METAL HOUSING GEAR BOXES WITH INTEGRATED
PROPELLER.
THRUST BEARINGS ARE INSTALLED.
• MANUFACTURER: ZF MARINE®
• TYPE: ZF 3350
• RATIO: 4:1
CONTROLS AND INSTRUMENTATION
ENGINE CONTROLS
AN APPROVED ELECTRONIC CONTROL SYSTEM IS SUPPLIED BY THE MANUFACTURER AND
INSTALLED BY THE BUILDER. THE CONTROLS OF THIS SYSTEM ARE PLACED ON THE DASH
BOARD NEAR THE HELM AND WING STATIONS.
THERE ARE 3 STATIONS:
• 1 AT MAIN STATION IN THE WHEELHOUSE
• 2 AT WING STATIONS AT BOTH SIDES OF THE WHEELHOUSE
GENERATORS
GENERAL
A) THE MAIN ELECTRIC POWER IS SUPPLIED BY THREE (3) DIESEL-DRIVEN, WATER-COOLED
GENERATOR SETS.
B) THE POWER OF GENERATORS TO BE 80KW EACH AS PER ELECTRICAL LOAD ANALYSIS.
GENERATOR SETS
A) ENGINES ARE MOUNTED ON VIBRATION ELIMINATORS AND HAVE A FLEXIBLE EXHAUST LINE
CONNECTION.
B) ALL UNITS ARE LOCATED IN THEIR OWN ACCESSIBLE SOUND ENCLOSURES.
C) THE DIESEL ENGINES ARE TO BE FRESH WATER COOLED BY HEAT EXCHANGER SYSTEM.
D) THE STARTING SYSTEM IS 24 VDC FITTED WITH ISOLATORS TO ENABLE LOCALLY SHUTTING OF
THE POWER SUPPLY TO THE ENGINES.
E) GENERATOR SETS:
• MANUFACTURER: KOHLER®
• MODEL: 80EOZDJ
• GENERATOR HOURS:
PORT: 4855 HRS
CENTER: 4874 HRS
STBD: 4864 HRS
STEERING, THRUSTERS & STABILIZERS
STEERING GEAR
• THE STEERING GEAR IS ELECTRO HYDRAULIC SYSTEM AND MANUFACTURED BY
HIDROMARIN®
• THE TECHNICAL SPECIFICATIONS SATISFIES RINA CHARTER CLASSIFICATION REGULATIONS
BOW THRUSTER
• BUILDER INSTALLED A HORIZONTAL MARINE BOW THRUSTER
• THE BOW THRUSTER IS ELECTRIC DRIVEN
• THE BUILDER INSTALLED A SIDE POWER® ELECTRICAL BOW THRUSTER, RATED POWER 83 KW,
WITH JOYSTICK CONTROLS AT ALL 3 CONTROL STATIONS
STABILIZERS
THE BUILDER INSTALLED TWO FIN ZERO-SPEED STABILIZER SYSTEM. THE SYSTEM IS DESCRIBED
AS AN ACTIVE, NON-RETRACTABLE ZERO-SPEED FIN HYDRAULIC STABILIZER SYSTEM. FIN
STABILIZER SYSTEM MADE BY ABT-TRAC®
SYSTEMS
PUMPS
ALL PUMPS, WHERE POSSIBLE OR OTHERWISE SPECIFIED, ARE AZCUE® OR EQUAL.
ANCHOR & MOORING SYSTEM
ANCHOR WINDLASSES
THE FORECASTLE DECK IS FITTED WITH 2 INDEPENDENT, VERTICAL TYPE, POLISHED STAINLESS
STEEL ANCHOR WINDLASS ASSEMBLY WITH HYDRAULIC DRIVE AND MANUFACTURED BY
HIDROMARIN®.
ANCHORS
TWO HHP TYPE STAINLESS STEEL ANCHORS ARE SUPPLIED. (WEIGHT IS CALCULATED AS PER
CLASS REGULATIONS) ARE PROVIDED AND INSTALLED.
ANCHOR CHAINS
CHAIN CALIBRATION IS CALCULATED AS PER CLASS REGULATIONS AS CALIBRATED GALVANISED
U2 STUD-LINKED CHAIN, TO BE LOCATED IN CHAIN LOCKERS.
FAIRLEADS
TO REDUCE THE CHAFE ON THE MOORING LINES, AISI 316L STAINLESS STEEL FAIRLEADS ARE
FITTED TO THE BULWARKS ACCORDING TO MOORING PLAN.
CAPSTANS
TWO MOORING CAPSTANS ARE FITTED ON MAIN DECKAFT CORNERS EACH SERVING TWO
BOLLARDS FOR HANDLING MOORING LINES FROM THE STERN.
BOLLARDS
ALL THE BOLLARDS ARE FABRICATED OF AISI 316L STAINLESS STEEL, POLISHED TO A GLOSSY
FINISH AND WELDED TO THE DECK ON HEAVY STRUCTURES.
FUEL SYSTEM
FUEL TRANSFER SYSTEM
FUEL CAN BE TRANSFERRED VIA THE FOLLOWING PUMPS:
ELECTRICAL PUMP MODEL BT-HM38D4 BY AZCUE® CAPACITY 7,5 M3/H AT 1,5 BAR. THERE IS
ALSO A HAND PUMP AS BACKUP OF TRANSFER PUMP.
FUEL SEPARATOR
A CENTRIFUGAL FUEL SEPARATOR MODEL OTC 2-02-137 BY GEA WESTFALIA®,
• VISCOSITY: ≤15 CST AT 40 °C
• EFFECT. CAPACITY: 830 L/H
WASTE WATER SYSTEM
TOILET SYSTEM
JETS® VACUUM TOILET SYSTEM IS INSTALLED WITH TWO VACUUM PUMPS.
TREATMENT PLANT
SEWAGE TREATMENT PLANT MODEL ECOMAR 16 TECNICOMAR SYSTEM IS INSTALLED IN THE
ENGINE ROOM.
• CAPACITY: 6000 LT./DAY
TOILETS
14 TOILETS, JETS® MODEL, FOR ALL BATHROOMS AND DAYHEADS.
HYDRAULIC SYSTEM
MAIN HYDRAULIC POWER PACK
A) A SEPARATE HYDRAULIC POWER PACK IS ARRANGED FOR:
• ANCHOR WINDLASS AND CAPSTANS
• ROLL STABILISING SYSTEM
B) GANGWAY, TRANSOM DOOR, SIDE SHELL DOOR, OVERHEAD CRANE, SUNDECK CRANE AND
JET-SKI CRANE HAVE THEIR OWN DEDICATED POWER PACKS.
C) THE ELECTRO-HYDRAULIC POWER-PACK IS DRIVEN BY TWO 11KW, 380-480 VAC, 3-PHASE,
50/60 HZ ELECTRIC MOTORS AND A DEDICATED CONTROL BOX.
AIR CONDITIONING SYSTEM
CHILLER UNIT
• THE COMPRESSOR UNITS ARE MARINECOLD®
• THERE ARE FOUR-COMPRESSOR UNITS
• THE CHILLER UNIT IS 400 VAC, 3-PHASE, 50/60 HZ WITH A TOTAL COOLING CAPACITY OF
480,000 BTU
FAN COILS
A) TWO (2) FRESH AIR MAKERS ENSURE THE DISTRIBUTION ALL OVER THE VESSEL OF DRY AND
PRE - COOLED FRESH AIR COMING FROM OUTSIDE THE VESSEL
B) THE FAN COILS REPARTITION IS AS FOLLOW:
• UPPER DECK SALON: (3)
• CAPTAIN CABIN: (1)
• WHEELHOUSE: (2)
• UPPER DECK PANTRY: (1)
• MAIN DECK SALON: (4)
• MAIN DECK LOBBY: (1)
• GALLEY: (2)
• OWNER’S CABIN: (2)
• OWNER’S OFFICE: (1)
• GUEST’S CABINS: (4) 1/EACH GUEST CABIN
• CREW’S CABINS: (4) 1/EACH CREW CABIN
• CREW MESS: (1)
• LAUNDRY: (1)
• ENGINE ROOM: (2)
• BEACH CLUB: (1)
FRESH WATER PUMPS
• THERE ARE TWO LOWARA® OR EQUAL 400 VAC, 2.2KW, 3-PHASE WATER PRESSURE PUMPS
• ONE PRESSURE TANK IS FITTED. THE PRESSURE REGULATOR STARTS THE PUMP AT 2.5 BARS
AND STOPS IT AT 3.5 BARS. PRESSURE ACCUMULATOR TANK IS 100 LITERS
HOT WATER SYSTEM
TWO INSULATED STAINLESS STEEL 316L HOT WATER TANKS MANUFACTURED BY DIKO®, EACH
200 LT. CAPACITY, ARE PLACED IN THE PUMP ROOM. EACH TANK IS FITTED WITH THREE
IMMERSION ELECTRICAL HEATERS; TOTAL HEATING CAPACITY AROUND 20 KW.
WATER MAKERS
THREE TECNICOMAR® S 3/40 DOUBLE WATER MAKER, WITH AN OUTPUT CAPACITY OF 3 X 350 L/
H OR A TOTAL CAPACITY 25,000 LITRES (4,438 GALLONS) PER DAY, ARE INSTALLED.
WATER FILTERING SYSTEM
• MEDIA AND CARBON FILTERS ARE FITTED AT THE SHORE FILLING LINE BEFORE THE STORAGE
TANKS
• A WATER SOFTENER ARE FITTED AT THE SHORE FILLING LINE BEFORE THE STORAGE TANKS
• A SILVER ION FILTER ARE FITTED AT THE SHORE FILLING LINE BEFORE THE STORAGE TANKS
• AT THE OUTLET OF THE WATER PRESSURE SYSTEM, A PROPERLY SIZED UV FILTER IS ARRANGED
PUMPS
THERE ARE THREE (3) PUMPS INSTALLED IN THE VESSEL TO RUN THE BILGE AND FIRE SYSTEM:
• TWO CENTRIFUGAL PUMP IN ENGINE ROOM:
• AZCUE® 400 VAC, 7.5KW CAPACITY: 35 M3/H
• ONE DIESEL ENGINE TYPE IN EMERGENCY ROOM:
• AZCUE® DIESEL DRIVEN CAPACITY: 35 M3/H
OILY WATER SEPARATOR
ONE RWO® BILGE OIL/WATER SEPARATOR, WITH A CAPACITY 0,5 M3/H IS INSTALLED IN
COMPLIANCE WITH MARPOL AND MCA RULES AND REGULATIONS.
WATER-MIST FIRE EXTINGUISHING SYSTEM
• THE YACHT IS FITTED WITH FIRESTOP-PRO® FIRE RETARDANT SYSTEM WHICH PROTECTS ALL
ACCOMMODATION OR EQUAL
• A FIXED GAS TYPE NOVEC® FIRE SUPPRESSION SYSTEM IS USED IN MAIN TECHNICAL SPACES
INCLUDING ENGINE ROOM
PNEUMATIC SYSTEM
LOW-PRESSURE AIR SYSTEM
AN AIR COMPRESSOR WITH PRESSURE ACCUMULATOR TANK, AIR DRYER, FILTER AND PRESSURE
ADJUSTER WITH A CAPACITY OF 10M3/H SERVE AROUND THE VESSEL.
LUBE OIL SYSTEM
OIL TRANSFER PUMPS
ALL DIESEL ENGINES ARE SERVICED BY A PUMP, WITH A CAPACITY OF 2.2 M3/H.
CREW GALLEY APPLIANCES
• 1 SIEMENS® FULL FRIDGE
• 1 SIEMENS® MICROWAVE OVEN
• PROPER SECURE STOWAGE PROVISIONS ARE PROVIDED FOR ALL EQUIPMENT ITEMS NOT
PERMANENTLY INSTALLED
• 1 SIEMENS® DISHWASHER
GALLEY APPLIANCES
• 1 SIEMENS® STAINLESS-STEEL REFRIGERATOR, STAND-ALONE TYPE
• 1 SIEMENS® STAINLESS-STEEL FREEZERS, STAND-ALONE TYPE
• 1 FIVE-BURNER SIEMENS® ELECTRIC INDUCTION COOKING RANGE
• 1 CUSTOM STAINLESS STEEL EXHAUST CANOPY WITH FIRE EXTINGUISHING SYSTEM
• 1 SIEMENS® COOKING OVEN
• 1 RATIONAL STEAM OVEN
• 1 SIEMENS® MICROWAVE OVEN
• 2 MIELE® PROFESSIONAL MARINE DISHWASHERS
• 1 WASTE GRINDER/DISPOSAL UNITS FOR UNDER SINK INSTALLATION
• 1 SCOTSMAN® UNDER-COUNTER ICE MAKER
DOMESTIC APPLIANCE SYSTEMS
LAUNDRY AND UTILITY ROOM APPLIANCES
• 2 MIELE PROFESSIONAL® WASHING MACHINES
• 2 MIELE PROFESSIONAL® DRYERS
GUEST LOBBY APPLIANCE
• 1 HAFELE® FRIDGE IN OWNER’S CABIN
BEACH CLUB APPLIANCES
• 1 SIEMENS® UNDER-COUNTER FRIDGE
• 1 SIEMENS® UNDER-COUNTER ICE MAKER
UPPER DECK PANTRY APPLIANCES
• 1 SIEMENS® UNDER-COUNTER FRIDGE
• 1 MIELE® PROFESSIONAL MARINE ® DISHWASHER
OWNER’S APPLIANCE
• 1 HAFELE® FRIDGE IN OWNER’S CABIN
SUN DECK APPLIANCES
• 1 ISOTHERM® ICE MAKER
• 1 ISOTHERM® UNDER-COUNTER FRIDGE
COLD ROOMS
GENERAL
• THERE IS A LARGE COLD ROOM ARRANGEMENT ON THE MAIN DECK
THE COLD ROOM COOLING CAPACITY +4°C AND VOLUME IS APPROX. 4M3
• THERE IS A DEEP FREEZE ROOM ARRANGEMENT IN THE COLD ROOM
THE DEEP FREEZE COOLING CAPACITY -18°C AND VOLUME IS APPROX. 1M3
GENERAL
A) THE VESSEL’S MAIN POWER SUPPLY IS 220V/380V AC, 50 HERTZ THREE-PHASE FOUR-WIRE
SYSTEM BASED ON A SPLIT-BUS DISTRIBUTION CIRCUIT.
B) THE ELECTRICAL POWER SUPPLIES ON BOARD ARE BASED ON:
• THREE GENERATORS RATED AT 80 KW, 400V, 50 HZ
• 1 SHORE POWER RATED AT 120 KVA, 170V-520V AC, 50/60 HZ INPUT; 400V AC 50HZ OUTPUT
• 24V DC BATTERY BANKS
SHORE POWER SYSTEM
GENERAL
• SHORE POWER CABLE IS PROVIDED AFT IN THE GARAGE, IT IS ACCESSIBLE FROM OUTSIDE
• CARE IS TAKEN TO ENSURE THAT ALL CABLES ARE ROUTED FROM THE SHORE SO AS AVOID
OBSTRUCTION ON DECK OR TO THE GANGWAY
• THESE CABLES ARE CONNECTED TO A 120 KVA SHORE POWER CONVERTER THAT ACTS AS A
GALVANIC ISOLATION TRANSFORMER AS WELL AS A FREQUENCY CONVERTER
• CONTROLLER UNIT IS INSTALLED IN A CLEAN, DRY SPACE
FREQUENCY CONVERTER
THE FREQUENCY CONVERTER IS AN ESIS POWER®, DOUBLE-INPUT WITH A MAXIMUM OUTPUT
TO A SINGLE BUS OF 120 KVA, 400 VAC, 3-PHASE, 50 HZ.
SHORE POWER CABLE
TWO 130-FOOT (40 M) 2X125 AMP./ 170 -520 V, 4-WIRE SHIP TO SHORE CORD.
PLUGS RECEPTACLES AND ADAPTERS, TO ACCOMMODATE 125 AMP. SINGLE OR THREE PHASE
POWER.
POWER CONVERSION EQUIPMENT
BATTERY CHARGERS
THERE ARE THREE 60 AMP AND THREE 30 AMP BATTERY CHARGERS, MASTERVOLT® OR EQUAL,
WITH A MANUAL CHANGE-OVER SYSTEM FOR CHANGING WIRES. THIS ENABLES CHARGING OF
ALL BATTERY BANKS TO TAKE PLACE WITH BACKUP IN THE EVENT ONE OF ONE OF THE
CHARGER IS FAILING.
EMERGENCY & GMDSS BATTERIES
A) EMERGENCY BATTERIES ARE POWERED BY THE FOLLOWING UNITS:
• ANY SPECIALISED EQUIPMENT IN NEED OF SINE WAVE POWER SUPPLY
• NAVIGATION EQUIPMENT SUPPLIES, WHEN NEEDED
B) THESE EMERGENCY BATTERIES ARE POWERED OF THE SHIP’S MAIN POWER.
AUTOMATION SYSTEM
• AN AUTOMATION SYSTEM CONSISTING OF ONE DEDICATED AUTOMATION PROCESSOR, A
SET OF REQUIRED INTERFACES ALL LINKED TOGETHER BY A DATA BUS IS INSTALLED ON THE
VESSEL
• THE PURPOSE OF THIS AUTOMATION SYSTEM IS TO CONTROL AND MONITOR THE ENTIRE
VESSEL
• ALL THE EQUIPMENT USED FOR THE AUTOMATION SYSTEM IS TYPE APPROVED AND
MANUFACTURED BY THE SCHNEIDER GROUP® OR EQUIVALENT
ALARM, SAFETY AND WARNING SYSTEMS
CENTRAL ALARM SYSTEMS
THE AUTOMATION SYSTEM IS THE CENTRAL UNIT OF THE ALARM SYSTEM ON BOARD.
ELECTRONICS / COMMUNICATION
SSB TRANSCEIVER
1 SAILOR® MF/HF 6360 SSB, 150W, GMDSS APPROVED, AUTOMATIC ANTENNA TUNING UNIT
FITTED WITH AUTOMATIC AND MANUAL GROUNDING SYSTEM.
VHF TRANSCEIVER
1 SAILOR® VHF RT 6222 WITH DSC CLASS A, BOTH LOCATED AT CONSOLE, WHEELMARK
APPROVED.
HANDHELD VHF
2 ENTEL® , HT649, HANDHELD GMDSS VHF WATERPROOF MADE AND FITTED WITH A MULTI
DESK QUICK CHARGER.
SAT TV
2 INTELLIAN® T100 TV-AT-SEA SATELLITE RECEIVER WITH DUAL EUROPEAN AND AMERICAN LNB.
VSAT
1 INTELLIAN® V100 VSAT STATION TO BE CONNECTED TO THE PABX TELEPHONE EXCHANGE
AND SHIP’S LAN SYSTEMS FOR INTERNET ACCESS AND VOIP.
INMARSAT-C STATION
1 SAILOR® 6110 MINI-C WITH GPS-OPTION GMDSS INMARSAT C STATION WITH H-1252
DEDICATED PRINTER.
SSAS
1 SAILOR® SSAS ADD-ON KIT WITH ALERT & TEST BUTTONS.
SAFETY TRANSPONDERS
SEE CHAPTER: XII.1.3 EPIRB & SART.
TELEPHONE DISTRIBUTION
1 PANASONIC® PABX CONNECTED TO THE THE VSAT, CELL PHONE UNITS AND SHORE
CONNECTION WHEN AVAILABLE.
NON ELECTRONIC
BATTERY CHARGERS
• 1 RIEKER® INSTRUMENT RIE-2055 INCLINOMETER
• 1 CASSENS & PLATH® OR EQUAL MAGNETIC COMPASS IS FITTED IN NAVIGATION AREA
ACCORDING TO CLASSIFICATION SOCIETY RULES
NAVIGATION ELECTRONICS
GPS
• 2 SIMRAD® GN70 GPS RECEIVER SYSTEM CONNECTED TO THE NMEA INTERFACE
NAVTEX
• 1 SAILOR® 6391 NAVTEX RECEIVER WITH ACTIVE ANTENNA
AIS TRANSCEIVER
• 1 SIMRAD® V5035 AIS STATION TRANSCEIVER CONNECTED TO THE NMEA INTERFACE
NAVIGATION MONITORING
FURUNO AND SIMRAD® BRIDGE NAVIGATION SYSTEM IS AS FOLLOW:
• 4 HATTELAND® M5024 24” LCD DISPLAYS
• 1 SPEED TRANSDUCER FOR MOTOR YACHT SET
• 1 SIMRAD® S3009 ECHO SOUNDER MODULE
• 1 SIMRAD® 110WX WIND DIRECTION AND SPEED SENSOR PACK
NAVIGATION INSTRUMENTS
• 1 COMPASS CASSENS & PLATH®, TYPE 21 REFLECTOR READING DEVICE
• 1 INCLINOMETER SENSOR
ECHO SOUNDER
• 1 ECHO SOUNDER SIMRAD® S3009 INTERFACE
RADARS
• 1 FURUNO® 12 KW, 96 NM, FITTED WITH 8FT. SCANNER UNIT IS CONNECTED TO THE GYRO
COMPASS AND GPS NMEA OUTPUT VIA ECDIS E5024
• 1 FURUNO® 12 KW, 64 NM FITTED WITH 6FT. SCANNER UNIT IS CONNECTED TO THE GYRO
COMPASS AND GPS NMEA OUTPUT VIA ECDIS E5024
AUTOPILOTS
• 1 SIMRAD® AP70 IMO/WHEELMARK AUTOMATIC PILOT CONNECTED TO THE GYRO COMPASS
AND NMEA INTERFACE
• A NMEA SWITCH BY SOFTWARE OR HARDWARE IS PROVIDED FOR USING EITHER GPS NMEA
OUTPUT OR MARINE NAVIGATION SOFTWARE NMEA OUTPUT
• THE OUTPUT SIGNAL DRIVES THE MAIN STEERING SYSTEM
GYROCOMPASS
• 1 REGULAR SIMRAD® GC80 GYROCOMPASS WITH SIN/COS, CIF AND STEP BY STEP
INTERFACES
• A RUDDER FEEDBACK UNIT AND A REMOTE CONTROL DISPLAY IS PROVIDED
NAVIGATION SOFTWARE
• 1 FURUNO® ECDIS NAVIGATION SOFTWARE WITH NMEA AND RADAR OVERLAY INTERFACES
THE ENTERTAINMENT SYSTEM CONSISTS OF FOLLOWING EQUIPMENT:
CENTRAL RACK & A/V SERVER
• 1 X SAVANT HST-4501 HOST CONTROLLER
• 2 X SAVANT SSA-4012
• 3 X AUDAC SMQ POWER AMPLIFIER
• 8 X SAVANT SSC-0012 SMARTCONTROL 12
• 2 X SAVANT RLY-12 IP RELAY BOX 10
• 12 X APPLE AIRPORT ACCESS POINT
• 2 X APPLE IPAD MINI
CREW QUARTERS
• THE CREW HAS THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON DEMAND
FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN REMOTE
OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION
• 40” 4K TV SAMSUNG OR EQUAL
• 32” LCD SCREEN FOR CCTV
• 1 X SAMSUNG BLURAY PLAYER
CAPTAIN’S CABIN
• THE CAPTAIN HAS THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON
DEMAND FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN
REMOTE OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION
• 32” LCD TV SAMSUNG OR EQUAL
OWNER’S ACCOMMODATION
• OWNER HAS THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON DEMAND
FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN REMOTE
OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION
• 1 X 49” 4K TV SAMSUNG OR EQUAL
• 1 X DENON AVR-X 2300W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 5 X VANGUARD DYNAMICS EDW-601SPEAKER
• 2 X VANGUARD DYNAMICS FLC-600 SPEAKER
• 1 X DALI FAZON SUBWOOFER
GUEST’S ACCOMMODATION
• GUESTS HAVE THE ABILITY TO WATCH SATELLITE TV, MOVIES AND MUSIC ON DEMAND FROM
THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN REMOTE OR
LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION
• 1 X 40” 4K TV SAMSUNG OR EQUAL
• 1 X DENON AVR-X 1300W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 4 X VANGUARD DYNAMICS FLC-600 SPEAKER

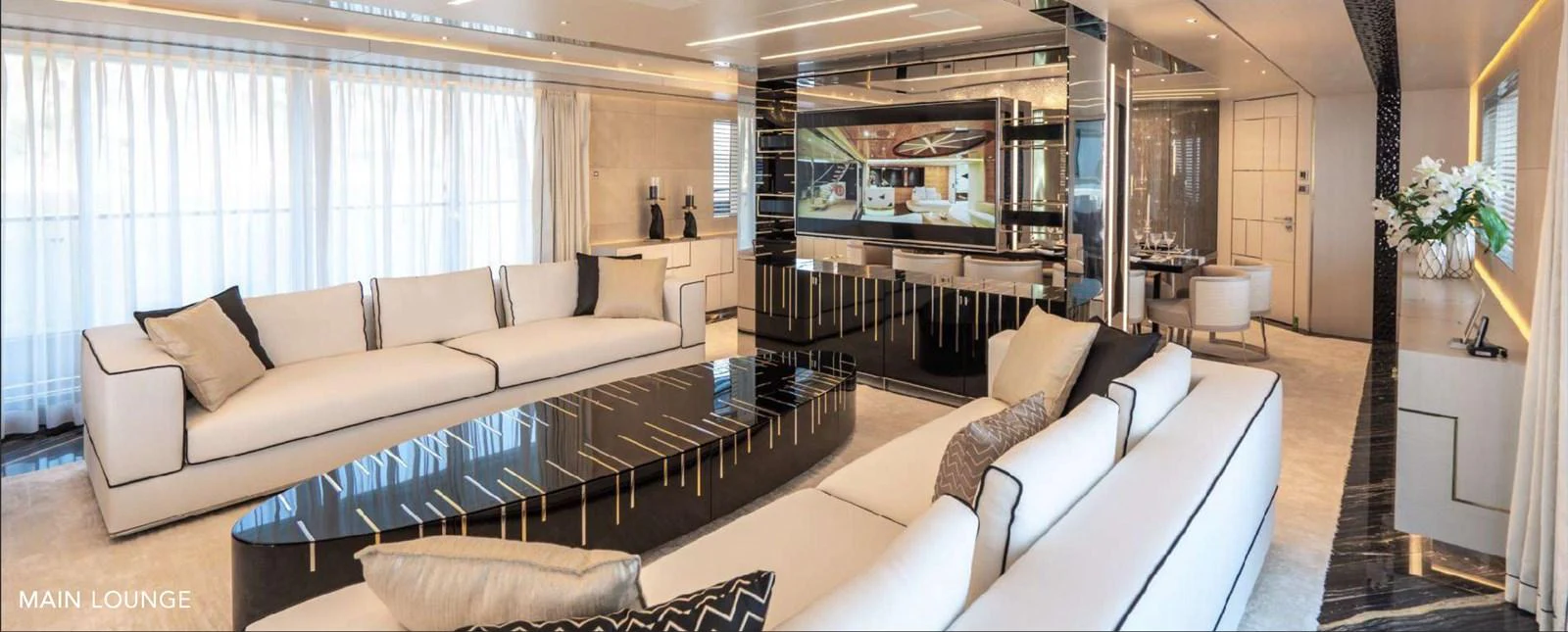

MAIN DECK SALOON
OWNER AND GUESTS HAVE THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON
DEMAND FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN
REMOTE OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION.
• ABILITY TO PLAY THE SAME OR DIFFERENT MUSIC AS INSIDE OR THE DIFFERENT DECKS
• 1 X 65” 4K TV SAMSUNG OR EQUAL
• 1 X DENON AVR-X 3200W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 5 X VANGUARD DYNAMICS EDW-601SPEAKER
• 2 X VANGUARD DYNAMICS FLC-600 SPEAKER
• 1 X DALI FAZON SUBWOOFER

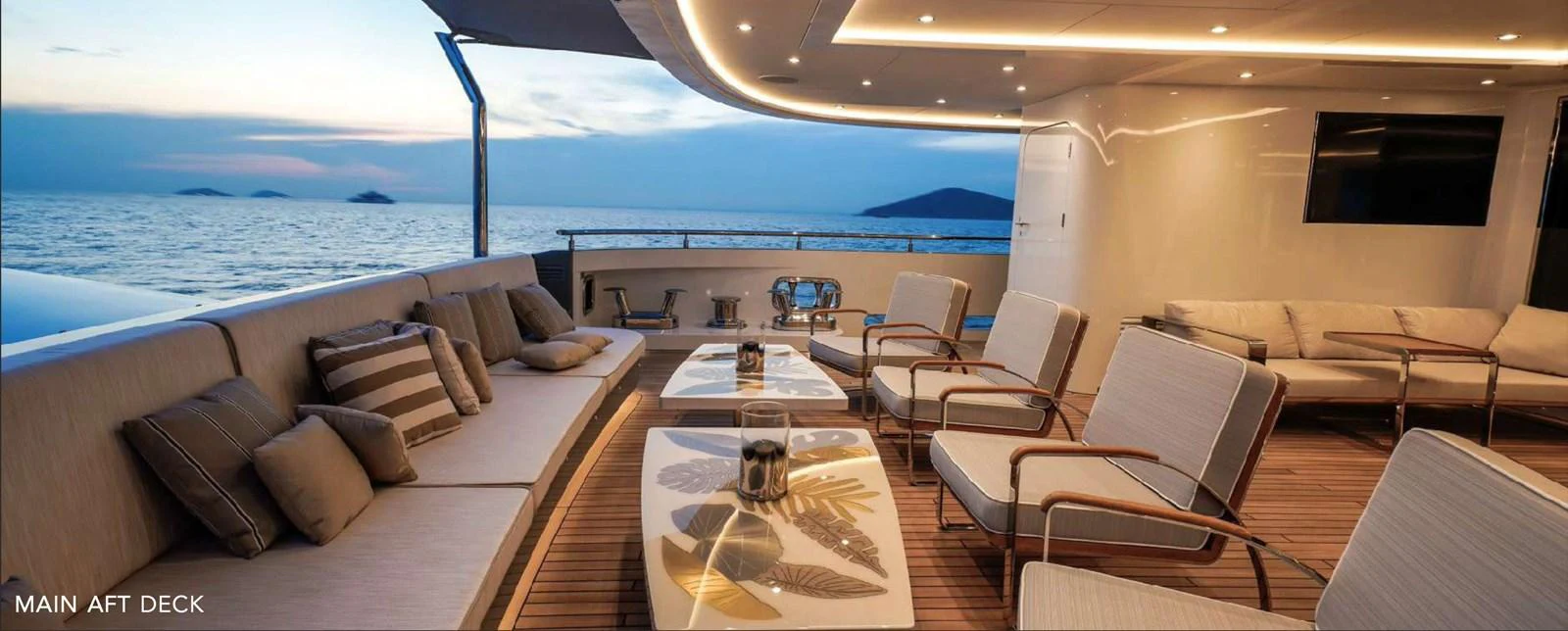

AFT MAIN DECK
OWNER AND GUESTS HAVE THE ABILITY TO LISTEN TO ALL MUSIC ON THE SERVER,
CONTROLLING VOLUME AND TRACK, ALBUM OR PLAYLIST. SELECTION OF MUSIC IS EASY AND
STRESS FREE, CHOOSE THE ALBUM BY COVER THEN SELECT THE REQUIRED MUSIC.
• 1 X 55” 4K WATERPROOF TV SUNBRITE OR EQUIL
• 1 X DENON AVR-X 3200W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 4 X TDG AUDIO NFC-81 SPEAKER

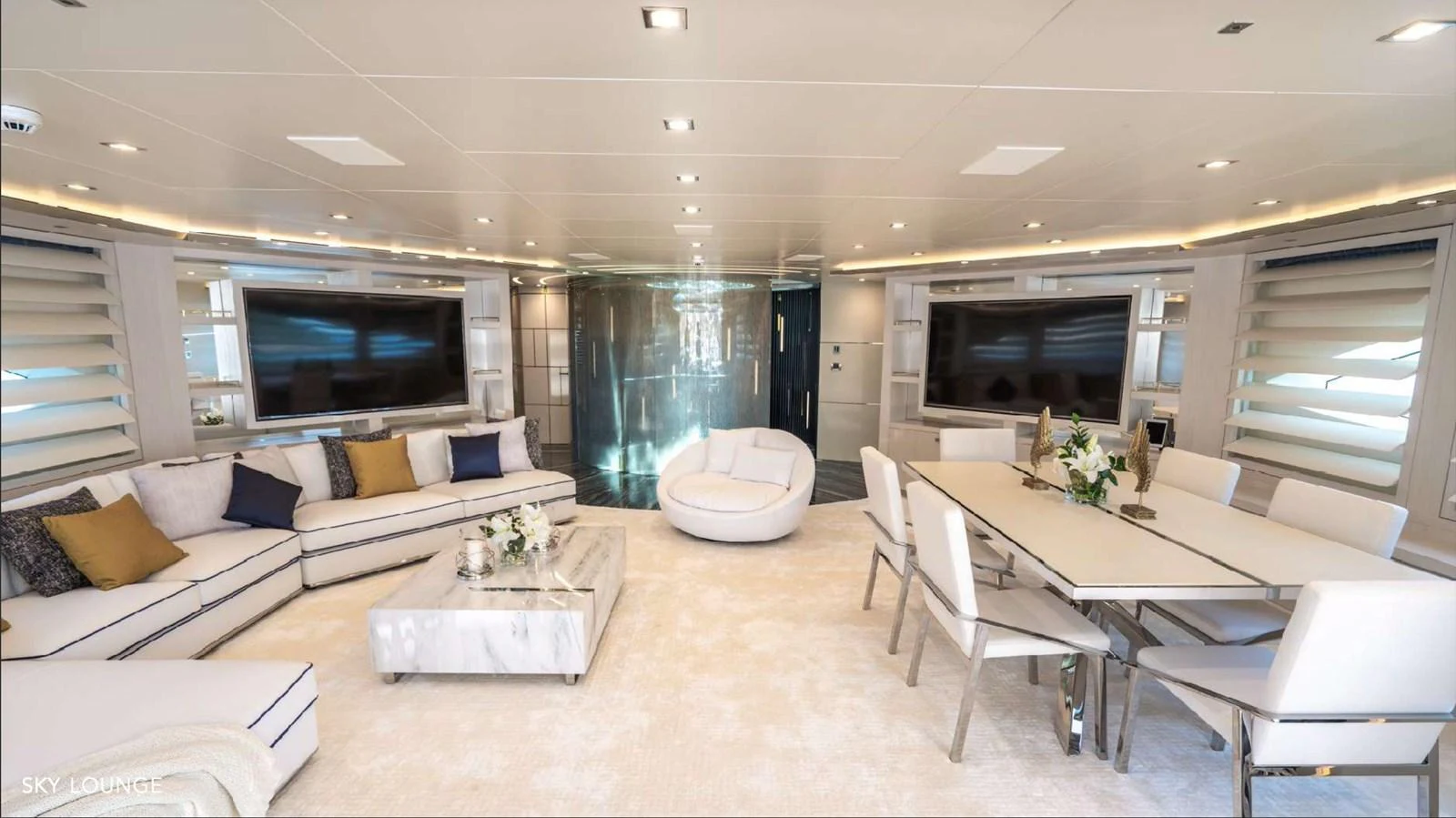

UPPER DECK SALOON & DINING
OWNER AND GUESTS HAVE THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON
DEMAND FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN
REMOTE OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION.
• ABILITY TO PLAY THE SAME OR DIFFERENT MUSIC AS INSIDE OR THE DIFFERENT DECKS
• 1 X 80” 4K TV SAMSUNG OR EQUAL
• 1 X DENON AVR-X 3200W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 5 X VANGUARD DYNAMICS EDW-601 SPEAKER
• 1 X DALI FAZON SUBWOOFER
UPPER DECK AFT
OWNER AND GUESTS HAVE THE ABILITY TO LISTEN TO ALL MUSIC ON THE SERVER,
CONTROLLING VOLUME AND TRACK, ALBUM OR PLAYLIST. SELECTION OF MUSIC IS EASY AND
STRESS FREE, CHOOSE THE ALBUM BY COVER THEN SELECT THE REQUIRED MUSIC.
• 4 X TDG AUDIO NFC-81 SPEAKER
SUN DECK
THE ABILITY TO LISTEN TO ALL MUSIC FROM THE SERVER, CONTROLLING VOLUME AND TRACK,
ALBUM OR PLAYLIST. SELECTION OF MUSIC IS EASY AND STRESS FREE, CHOOSE THE ALBUM BY
COVER THEN SELECT THE REQUIRED MUSIC. WATCH ALL MOVIES FROM THE SERVER USING THE
VIDEO PROJECTOR.
• 1 X 55” 4K WATERPROOF TV SUNBRITE OR EQUIL
• 1 X DENON AVR-X 3200W NETWORK RECEIVER
• 1 X SAMSUNG BLU-RAY PLAYER
• 6 X TDG AUDIO NFC-81 SPEAKER
BEACH CLUB
BEACH CLUB HAS THE ABILITY TO WATCH SATELLITE TV, MOVIES AND MUSIC ON DEMAND FROM
THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN REMOTE OR
LISTEN TO PERSONEL IPOD/MP3 PLAYER FROM A DOCKING STATION.
• 1 X TV
• 1 X DENON AVR-X 1300W NETWORK RECEIVER
• 4 X TDG AUDIO NFC-81 SPEAKER
• 1 X SAMSUNG BLU-RAY PLAYER
FOREDECK AREA
YOU HAVE THE ABILITY TO LISTEN TO ALL MUSIC ON THE SERVER, CONTROLLING VOLUME AND
TRACK, ALBUM OR PLAYLIST. SELECTION OF MUSIC IS EASY AND STRESS FREE, CHOOSE THE
ALBUM BY COVER. ONE REMOTE COVERS BOTH THE BRIDGE AND FORWARD AREA.
• 2 X TDG AUDIO NFC-81 SPEAKER
YOU HAVE THE ABILITY TO WATCH ALL 10 CAMERAS SHOWING DIFFERENT AREA’S OF THE
YACHT, WHILST CONSTANTLY RECORDING; CYCLE TIME OF 7 DAYS RECORDING.
• 10 X EXTERIOR CAMERAS – WITH NIGHT VISION – MID RANGE
• 1 X CCTV DUPLEXER AND RECORDER – BUILT IN HARD DRIVE – 16 CHANNEL – GIVING SPARE
SHORE CONNECTION
THE FOLLOWING SHORE CONNECTIONS ARE PROVIDED:
• TELEPHONE (TO VESSEL’S PABX)
• ETHERNET/LAN
WOOD JOINERY EXTERIOR
TEAK DECK PLANKS ARE 12MM THICKNESS AND 50-60MM WIDE, GLUED TO DECK WITH
SIKAFLEX® OR EQUAL.
WINDSCREEN WIPERS
THREE SPEICH® OR EQUAL WINDSCREEN WIPERS, 24 VDC WITH 40” WIPER BLADES ARE FITTED
TO THE FORWARD WINDOWS OF THE WHEELHOUSE.
GANGWAY
ONE 7.5 METER LONG BESENZONI® ELECTRO-HYDRAULIC GANGWAY IS FITTED PORTSIDE OF
STERN. IT IS ABLE TO ROTATE 15 DEGREES VERTICALLY.
SWIMMING LADDER
THE STAINLESS STEEL SWIMMING LADDER EXTENDS APPROXIMATELY ONE METER DOWN INTO
THE WATER AND HAS COMFORTABLE 600MM WIDE TEAK STEPS.
FLAG POLE
A JACK STAFF IS SUPPLIED WITH TRACK, CLEAT AND STAINLESS STEEL SOCKET ON THE AFT END
OF THE PILOTHOUSE DECK.
TENDER GARAGE
THE TENDER GARAGE ACCOMMODATES ONE TENDER WITH OVERHEAD CRANE.
COATINGS & COVERINGS
PAINT SYSTEM
THE PAINTING SYSTEM BOERO® FOR FAIRING AND PRIMERS; AWLGRIP® FOR TOP COATING.
JOINERY INTERIOR
GENERAL
THE QUALITY OF THE INTERIOR OF THE ENTIRE VESSEL IS OF HIGH QUALITY. THESE CRITERIA
SHALL APPLY TO COMPARATIVE SPACES AND INCLUDE THE CHOICE OF TIMBERS, FABRICS,
FITTINGS, FIXTURES, HARDWARE, FINISHING LEVELS ETC.
LIFE RAFTS & EQUIPMENT
• FOUR RFD® FOR 12 PEOPLE EACH OR EQUAL LIFE RAFTS ARE SUPPLIED BY THE BUILDER AS
PER CLASS AND SOLAS REGULATIONS FOR A VESSEL OF THIS SIZE
• A TOTAL OF 4 SOLAS APPROVED ORANGE COMMERCIAL YACHT LIFE BUOYS WITH LIGHTS
AND BUOYANT LINES, TWO OF WHICH HAVE SMOKE SIGNALS, ARE POSITIONED AROUND THE
SHIP IN PROPER RECESSES WHERE PRACTICAL, ON PROPER BRACKETS
EPIRB & SART
• 1 SIMRAD® EG70 EPIRB WITH HYDROSTATIC RELEASE AND DECK MOUNT CASING
• 1 SIMRAD® SA50 SEARCH AND RESCUE TRANSPONDER
FLARES
THE FOLLOWING EQUIPMENT IS SUPPLIED WITH THE VESSEL IN ACCORDANCE WITH
GOVERNING AUTHORITIES:
• 6 PARACHUTE FARES
• 4 HAND FARES
• 3 ORANGE SMOKE DAY SIGNALS
SEARCHLIGHTS
1 JABSCO® SEARCHLIGHTS
FIRST AID KIT
A FIRST AID KIT, SUITABLE FOR A WORLD-WIDE CRUISING MOTOR YACHT OF THIS SIZE,
ACCORDING TO SOLAS AND LLOYD’S IS SUPPLIED.
LIFE VESTS AND HARNESSES
• 24 LIFE VESTS, WITH RADAR AND LIGHT REFLECTORS, ARE SUPPLIED WITH THE VESSEL IN
ACCORDANCE WITH SOLAS, CLASS AND U.S COAST-GUARDS REGULATIONS
• A WHISTLE AND STROBOSCOPIC LIGHT ARE DELIVERED FOR EACH LIFE VEST
FIRE ALARM SYSTEM
A GENERAL FIRE ALARM SYSTEM FULLY IN ACCORDANCE WITH THE STATUTORY - AND CLASS
AND REQUIREMENTS IS INSTALLED.
THE SYSTEM INCORPORATES:
• SMOKE SENSORS IN ALL ACCOMMODATION SPACES
• MANUAL ALARM TRIGGERS AT STRATEGIC LOCATIONS
• HEAT SENSORS IN THE GALLEY AND ENGINE ROOM
• AUDIBLE ALARM BELL
• ALARM INDICATING PANEL IN THE WHEELHOUSE
FIRE HOSES
12 FIRE HOSES ARE HOUSED IN DECK LOCKERS, CONNECTED TO THE FIRE MAIN:
• 2 AT BRIDGE DECK LEVEL
• 1 AT THE ULTRA-FOG COMPARTMENT
• 2 ON MAIN DECK LEVEL
• 1 ON THE BRIDGE DECK
• 2 AT GUEST AND CREW ACCOMMODATION AREA
• 1 AT ENGINE ROOM
• 1 AT EMERGENCY PUMP ROOM
• 2 AT BILGE AREA
EACH HOSE IS FITTED WITH A DUAL PURPOSE NOZZLE AND IS STORED IN A NON-CORROSIVE
RACK.
MISC. FIRE FIGHTING ITEMS
• ONE FIRE SUIT WITH BREATHING APPARATUS, ONE FIRE AXE AND ONE FIRE BLANKET ARE
STORED IN THE PROPER LOCATIONS.
• FIRE BLANKETS IN THE GALLEY, CREW LOUNGE, PANTRY, ENGINE ROOM.
GALLEY:
• TWO NEW MIELE PROFESSIONAL DISHWASHERS (7 MIN WASH TIME)
(AROUND 20K USD INSTALLED)
• NEW RATIONAL STEAM OVEN AND TRAY RACK UNDERNEATH (STILL HAVE THE 90CM WIDE
OVEN AS WELL) (AROUND 20K USD INSTALLED)
• INSTALLATION OF FIDDLES ON COOKTOP
ENGINEERING:
• NEW MAGNUS SHORE POWER CONVERTER (AROUND 250K USD INSTALLED)
• ALL ENGINE ROOM FLOOR PLATES POWER COATED (4K USD)
• STABILIZER BEARINGS REPLACEMENT (BOTH TOP AND BOTTOM BEARINGS)
(AROUND 10K USD)
• REPLACED SHAFT SEALS (AROUND 10K USD)
• SIGNIFICANT 4000 HOUR SERVICE ON ALL 3 GENERATORS (AROUND 20K USD)
• FULL SERVICE AND REBUILD OF ALL ANCHOR WINDLASSES AND CAPSTANS
(AROUND 20K USD)
• INSTALLED SPOT ZERO WATER SOFTENER SYSTEM (AROUND 40K USD)
• DIVE COMPRESSOR SERVICE
BRIDGE/NAVIGATION:
• INSTALLED NEW FURUNO ECDIS (AROUND 20K USD INSTALLED)
• INSTALLED TWO NEW FURUNO RADARS (AROUND 80K USD INSTALLED)
• INSTALLED NEW FURUNO AIS (AROUND 5K USD INSTALLED)
• INSTALL SAT COMPASS AS BACK UP TO PRIMARY GYRO COMPASS (AROUND 5K USD
INSTALLED)
• FULL RADIO SURVEY
• GYRO SERVICE (AROUND 3K USD)
• PURCHASED EXTRA EPIRB FOR GRAB BAG (IN ADDITION TO FLOAT FREE EPIRB)
DECK:
• NEW MOORING LINES
• SANDING OF ALL EXTERIOR DECKS (15K USD SHIPYARD)
• RE-GROUTED AND SEALED SUNDECK JACUZZI TILES
• MEGAFEND STEP FOR CHASE TENDER WHEN ALONGSIDE (4K VALUE)
• NEW MARQUIP GANGWAY (20K VALUE)
INTERIOR:
• REVARNISHED BRIDGE/WHEELHOUSE FLOOR (5K VALUE)
• NEW CARPET
• NEW MIELE PROFESSIONAL DISHWASHER (AROUND 10K USD INSTALLED)
PAINT:
• NEW ANTIFOUL
• NEW PROPSPEED ON PROPELLORS AND SEA STRAINERS
• FULL SET SPARE ANODES (5K USD VALUE)
SURVEYS/SAFETY:
• RINA BOTTOM SURVEY
• RINA ANNUAL HULL AND MACHINERY SURVEY
• RMI FLAG SURVEY (COMMERCIAL)
• ALL SAFETY AND FIRE EQUIPMENT SERVICED (INCLUDING LIFERAFTS)
• ALL CRANE AND OVERBOARD TRACKS SERVICED AND TESTED
• GALLEY DUCTING CLEANED
• MINI ISM AUDIT
• NEW MEDICAL INVENTORY (6K USD)
AVIT:
• NEW PEPLINK 5G SYSTEM (15K USD VALUE)
• ALL EXTERNAL SPEAKERS REPLACED (10K USD VALUE)
• UK SKY AND DIRECTTV BOXES INSTALLED
• BRIGHT INTERIORS, WITH WHITE AND GOLD MATERIALS, CONTRASTED WITH DARK MARBLES
AND BRONZE MIRRORS
• FULL-BEAM MASTER SUITE FEATURING A SKYLIGHT ABOVE THE BED AND A FOLDABLE
BALCONY
• A SPACIOUS GYM LOCATED IN THE BEACH CLUB AREA

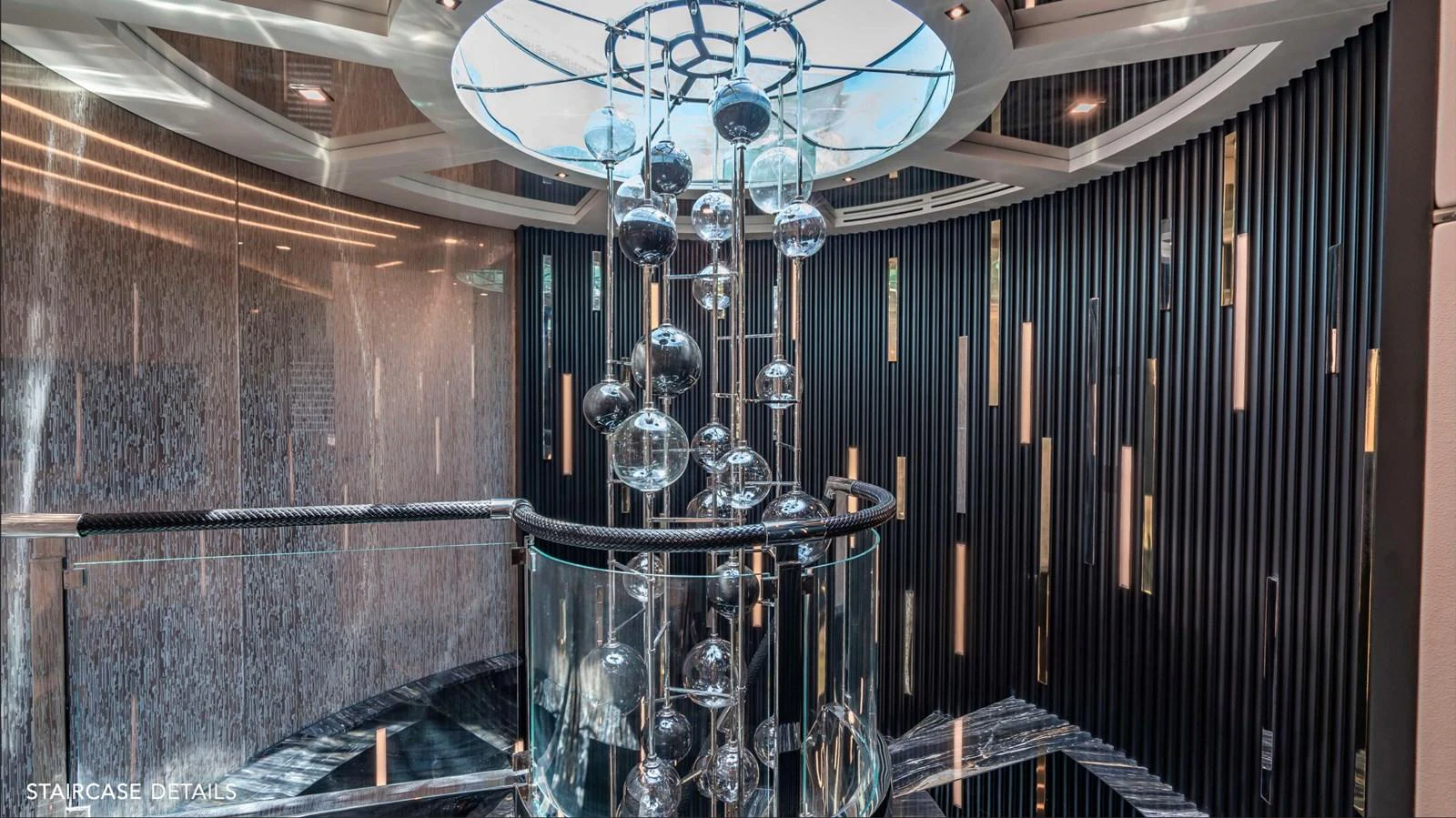

• A STATE-OF-ART STAIRCASE REFLECTING DAYLIGHT FROM THE SUNDECK JACUZZI
• ACCOMMODATION FOR 10 GUESTS ACROSS A MASTER SUITE AND FOUR SPACIOUS GUEST
CABINS
• SEVERAL CHOICES OF ALFRESCO DINING AND LOUNGING SPACES
• UPGRADED GALLEY LAYOUT
• OVER 5,000 NAUTICAL MILES RANGE
NAME: SNOW 5
TYPE: MOTOR YACHT
LOA: 47.40M / (155’51”)
BEAM: 8.75M (28’8”)
MAX DRAFT: 2.7M (8’8”)
BUILDER: BILGIN YACHTS
YEAR: 2019
EXTERIOR DESIGN: UNIQUE YACHT DESIGN
INTERIOR DESIGN: BILGIN DESIGN TEAM
NAVAL ARCHITECT: UNIQUE YACHT DESIGN
HULL MATERIAL: STEEL
HULL CONFIGURATION: FULL DISPLACEMENT
SUPERSTRUCTURE: ALUMINIUM
DECK MATERIAL: TEAK
GROSS TONNAGE: 499 TONS
FLAG: MARSHALL ISLANDS
MCA: YES
CLASSIFICATION: RINA
ASKING PRICE: 22,500,000 EUR
LENGTH OVERALL: 47.40 METERS
LENGTH ON WATERLINE APPROX.: 41.28 METERS
BEAM MAX.: 8.75 METERS
DRAFT MAX.: 2.7 METERS
DISPLACEMENT (FULLY LOADED) APPROX.: 446 TONS
TANK CAPACITIES
FUEL TANK: 63,800 L / 16,845 GL
FRESHWATER TANK: 11,600 L / 3,062 GL
BLACKWATER TANK: 3,000 L / 792 GL
GREYWATER TANK: 6,000 L / 1,585 GL
LUBE OIL TANK: 1,350 L / 315 GL
DIRTY OIL TANK: 1,200 L / 345 GL
BILGE TANK: 1,050 L / 275 GL
PERFORMANCE
MAX SPEED AT 1/2 LOAD DISPLACEMENT: 15 KNOTS
CRUISING SPEED: 12 KNOTS
DESCRIPTION
BUILT BY BILGIN YACHTS AND LAUNCHED IN 2019, 47.40M/155.1FT LUXURY YACHT SNOW 5 IS
CONSTRUCTED WITH A STEEL HULL AND ALUMINIUM SUPERSTRUCTURE AND IS THE SECOND
HULL IN THE BILGIN 156 SERIES. SHE FEATURES THE NAVAL ARCHITECTURE AND EXTERIOR STYLING OF UNIQUE YACHT DESIGN, WHILE THE INTERIORS ARE THE WORK OF İLKAY DOVAN FROM THE SHIPYARD IN-HOUSE TEAM. SPANNING FOUR DECKS, HER AMENITIES INCLUDE TWO JACUZZIS AND A WET BAR AS WELL AS NUMEROUS ALFRESCO DINING AND LOUNGING AREAS. THE MAIN DECK OFFERS A SPACIOUS ENVIRONMENT CLOSE TO THE WATER WHERE GUESTS CAN SPREAD OUT ON SUN LOUNGERS OR GET OUT THE FULL COMPLEMENT OF WATER TOYS. UPON THE MAIN DECK AFT, A LARGE SOFA LINES THE STERN AND A COFFEE TABLE CREATES A CASUAL SPACE FOR ALFRESCO MEALS AND WATCHING THE WORLD GO BY. THE INTERIORS WERE IMAGINED THROUGH A KALEIDOSCOPE IN EVERY DETAIL, AND RADIAL DESIGNS ARE NOTICEABLE THROUGHOUT THE CLEAN AND BRIGHT LIVING SPACES: THE MAIN FOYER HAS A STAIRCASE WHERE THE LIGHT STREAMS DOWN FROM THE SUNDECK JACUZZI ABOVE, AND THE 'CAVIAR LIGHTS' INSPIRED BY NATURE HAVE ACCENTS IN GOLD AND SILVER THAT, JUST LIKE THE MARBLE IN THE EN-SUITE BATHROOMS, BREAK WITH THE PRISTINE WHITE APPEARANCE TO BE FOUND EVERYWHERE ELSE ON BOARD.
• 10 GUESTS IN 5 CABINS
• 9 CREW MEMBERS
• IMPRESSIVE AMENITIES INCLUDING 2 JACUZZIS, WET BAR, SUN DECK, SUN-PADS, GYM ETC.
• MASSIVE OWNER’S STATEROOM WITH PRIVATE BALCONY
CLASSIFICATION
A) THE YACHT IS BUILT IN ACCORDANCE WITH RINA CHARTER CLASS
B) THE CLASS NOTATION IS: HULL, • MACH, Y UNRESTRICTED NAVIGATION AND COMPLIES WITH
MCA LY3 LARGE YACHT CODE.
MCA CERTIFICATION
THIS VESSEL COMPLIES WITH ALL OF THE REQUIREMENTS OF LY3
- THE LARGE COMMERCIAL YACHT CODE LARGE FOR VESSELS 24 METERS AND OVER IN LOAD
LINE LENGTH AND THE CODE OF PRACTICE THAT APPLIES TO YACHTS WHICH ARE IN
COMMERCIAL USE FOR SPORT OR PLEASURE, DO NOT CARRY CARGO AND DO NOT CARRY
MORE THAN 12 PASSENGERS.
SAFETY & POLLUTION REQUIREMENTS
A) CONSTRUCTION COMPLIES WITH ALL RELEVANT COLREG AND IMO REGULATIONS.
B) AT COMPLETION, A MARPOL POLLUTION AND SEWAGE CERTIFICATE IS DELIVERED.
CERTIFICATES
THE FOLLOWING CERTIFICATES HAVE ALSO BEEN ENFORCED AND/OR SUPPLIED:
• BUILDER’S CERTIFICATE
• STATEMENT/LETTER OF COMPLIANCE FOR MCA LARGE COMMERCIAL YACHT CODE
• EXEMPTION CERTIFICATES (AS APPLICABLE, THE OWNER’S
• REPRESENTATIVE TO BE INFORMED IN ADVANCE)
• CLASSIFICATION SOCIETY CERTIFICATE (SHORT TERM)
• INTERNATIONAL TONNAGE CERTIFICATE
• INTERNATIONAL LOAD LINE CERTIFICATE
• SAFETY CONSTRUCTION CERTIFICATE
• SAFETY EQUIPMENT CERTIFICATE
• SAFETY RADIO CERTIFICATE
• MARPOL ANNEX I (IOPP)
• MARPOL ANNEX IV (SEWAGE)
• MARPOL ANNEX VI (IAPP)
COUNTRY OF REGISTRY REGULATIONS (OWNER’S CHARGE)
THE FLAG ADMINISTRATION IS NOMINATED BY THE BUILDER FOR A COMMERCIALLY OPERATED
YACHT. THE BUILDER HAS PAID FOR THE COSTS INCURRED ON MATTERS OF CERTIFICATION FOR
LY3 COMPLIANCE WHEREAS COSTS INCURRED ON MATTERS SUCH AS PORT REGISTRY OF THE
VESSEL AND ITS CREW ENDORSEMENTS ARE AT OWNER’S EXPENSE.
A) THE HULL AND FORWARD WIDE BODY UP TO THE UPPER DECK IS ENTIRELY OF WELDED STEEL
CONSTRUCTION.
B) THE DECKHOUSE AND UPPER DECK AND SUN DECK ARE MANUFACTURED WITH MARINE
GRADE ALUMINIUM AND/OR COMPOSITE FOR LIGHTWEIGHT STRUCTURES WHERE REQUIRED.
C) THE STEEL TO ALLOY CONNECTION IS MADE BY USING AN APPROVED JOINING STRIP, WHICH
ALLOWS WELDING THE TWO MATERIALS, TRI-CLAD OR EQUIVALENT.
THE SHIP IS FITTED WITH TWO FOUR-STROKE DIESEL ENGINES OF THE FOLLOWING MODEL:
• MANUFACTURER: MTU®
• TYPE: 12V2000 M72 -1B
• POWER: 2 X 1,080 KW (1,448 BHP) @ 2,250 RPM
• ENGINE HOURS:
PORT: 2651 HRS
STBD: 2651 HRS
WHEELHOUSE INSTRUMENT
THE WHEELHOUSE ROOM IS EQUIPPED WITH MTU® - BLUE LINETM ELECTRONIC MONITORING
AND CONTROL SYSTEM.
GEARBOXES
THE GEARBOXES ARE FREE STANDING LIGHT METAL HOUSING GEAR BOXES WITH INTEGRATED
PROPELLER.
THRUST BEARINGS ARE INSTALLED.
• MANUFACTURER: ZF MARINE®
• TYPE: ZF 3350
• RATIO: 4:1
CONTROLS AND INSTRUMENTATION
ENGINE CONTROLS
AN APPROVED ELECTRONIC CONTROL SYSTEM IS SUPPLIED BY THE MANUFACTURER AND
INSTALLED BY THE BUILDER. THE CONTROLS OF THIS SYSTEM ARE PLACED ON THE DASH
BOARD NEAR THE HELM AND WING STATIONS.
THERE ARE 3 STATIONS:
• 1 AT MAIN STATION IN THE WHEELHOUSE
• 2 AT WING STATIONS AT BOTH SIDES OF THE WHEELHOUSE
GENERATORS
GENERAL
A) THE MAIN ELECTRIC POWER IS SUPPLIED BY THREE (3) DIESEL-DRIVEN, WATER-COOLED
GENERATOR SETS.
B) THE POWER OF GENERATORS TO BE 80KW EACH AS PER ELECTRICAL LOAD ANALYSIS.
GENERATOR SETS
A) ENGINES ARE MOUNTED ON VIBRATION ELIMINATORS AND HAVE A FLEXIBLE EXHAUST LINE
CONNECTION.
B) ALL UNITS ARE LOCATED IN THEIR OWN ACCESSIBLE SOUND ENCLOSURES.
C) THE DIESEL ENGINES ARE TO BE FRESH WATER COOLED BY HEAT EXCHANGER SYSTEM.
D) THE STARTING SYSTEM IS 24 VDC FITTED WITH ISOLATORS TO ENABLE LOCALLY SHUTTING OF
THE POWER SUPPLY TO THE ENGINES.
E) GENERATOR SETS:
• MANUFACTURER: KOHLER®
• MODEL: 80EOZDJ
• GENERATOR HOURS:
PORT: 4855 HRS
CENTER: 4874 HRS
STBD: 4864 HRS
STEERING, THRUSTERS & STABILIZERS
STEERING GEAR
• THE STEERING GEAR IS ELECTRO HYDRAULIC SYSTEM AND MANUFACTURED BY
HIDROMARIN®
• THE TECHNICAL SPECIFICATIONS SATISFIES RINA CHARTER CLASSIFICATION REGULATIONS
BOW THRUSTER
• BUILDER INSTALLED A HORIZONTAL MARINE BOW THRUSTER
• THE BOW THRUSTER IS ELECTRIC DRIVEN
• THE BUILDER INSTALLED A SIDE POWER® ELECTRICAL BOW THRUSTER, RATED POWER 83 KW,
WITH JOYSTICK CONTROLS AT ALL 3 CONTROL STATIONS
STABILIZERS
THE BUILDER INSTALLED TWO FIN ZERO-SPEED STABILIZER SYSTEM. THE SYSTEM IS DESCRIBED
AS AN ACTIVE, NON-RETRACTABLE ZERO-SPEED FIN HYDRAULIC STABILIZER SYSTEM. FIN
STABILIZER SYSTEM MADE BY ABT-TRAC®
SYSTEMS
PUMPS
ALL PUMPS, WHERE POSSIBLE OR OTHERWISE SPECIFIED, ARE AZCUE® OR EQUAL.
ANCHOR & MOORING SYSTEM
ANCHOR WINDLASSES
THE FORECASTLE DECK IS FITTED WITH 2 INDEPENDENT, VERTICAL TYPE, POLISHED STAINLESS
STEEL ANCHOR WINDLASS ASSEMBLY WITH HYDRAULIC DRIVE AND MANUFACTURED BY
HIDROMARIN®.
ANCHORS
TWO HHP TYPE STAINLESS STEEL ANCHORS ARE SUPPLIED. (WEIGHT IS CALCULATED AS PER
CLASS REGULATIONS) ARE PROVIDED AND INSTALLED.
ANCHOR CHAINS
CHAIN CALIBRATION IS CALCULATED AS PER CLASS REGULATIONS AS CALIBRATED GALVANISED
U2 STUD-LINKED CHAIN, TO BE LOCATED IN CHAIN LOCKERS.
FAIRLEADS
TO REDUCE THE CHAFE ON THE MOORING LINES, AISI 316L STAINLESS STEEL FAIRLEADS ARE
FITTED TO THE BULWARKS ACCORDING TO MOORING PLAN.
CAPSTANS
TWO MOORING CAPSTANS ARE FITTED ON MAIN DECKAFT CORNERS EACH SERVING TWO
BOLLARDS FOR HANDLING MOORING LINES FROM THE STERN.
BOLLARDS
ALL THE BOLLARDS ARE FABRICATED OF AISI 316L STAINLESS STEEL, POLISHED TO A GLOSSY
FINISH AND WELDED TO THE DECK ON HEAVY STRUCTURES.
FUEL SYSTEM
FUEL TRANSFER SYSTEM
FUEL CAN BE TRANSFERRED VIA THE FOLLOWING PUMPS:
ELECTRICAL PUMP MODEL BT-HM38D4 BY AZCUE® CAPACITY 7,5 M3/H AT 1,5 BAR. THERE IS
ALSO A HAND PUMP AS BACKUP OF TRANSFER PUMP.
FUEL SEPARATOR
A CENTRIFUGAL FUEL SEPARATOR MODEL OTC 2-02-137 BY GEA WESTFALIA®,
• VISCOSITY: ≤15 CST AT 40 °C
• EFFECT. CAPACITY: 830 L/H
WASTE WATER SYSTEM
TOILET SYSTEM
JETS® VACUUM TOILET SYSTEM IS INSTALLED WITH TWO VACUUM PUMPS.
TREATMENT PLANT
SEWAGE TREATMENT PLANT MODEL ECOMAR 16 TECNICOMAR SYSTEM IS INSTALLED IN THE
ENGINE ROOM.
• CAPACITY: 6000 LT./DAY
TOILETS
14 TOILETS, JETS® MODEL, FOR ALL BATHROOMS AND DAYHEADS.
HYDRAULIC SYSTEM
MAIN HYDRAULIC POWER PACK
A) A SEPARATE HYDRAULIC POWER PACK IS ARRANGED FOR:
• ANCHOR WINDLASS AND CAPSTANS
• ROLL STABILISING SYSTEM
B) GANGWAY, TRANSOM DOOR, SIDE SHELL DOOR, OVERHEAD CRANE, SUNDECK CRANE AND
JET-SKI CRANE HAVE THEIR OWN DEDICATED POWER PACKS.
C) THE ELECTRO-HYDRAULIC POWER-PACK IS DRIVEN BY TWO 11KW, 380-480 VAC, 3-PHASE,
50/60 HZ ELECTRIC MOTORS AND A DEDICATED CONTROL BOX.
AIR CONDITIONING SYSTEM
CHILLER UNIT
• THE COMPRESSOR UNITS ARE MARINECOLD®
• THERE ARE FOUR-COMPRESSOR UNITS
• THE CHILLER UNIT IS 400 VAC, 3-PHASE, 50/60 HZ WITH A TOTAL COOLING CAPACITY OF
480,000 BTU
FAN COILS
A) TWO (2) FRESH AIR MAKERS ENSURE THE DISTRIBUTION ALL OVER THE VESSEL OF DRY AND
PRE - COOLED FRESH AIR COMING FROM OUTSIDE THE VESSEL
B) THE FAN COILS REPARTITION IS AS FOLLOW:
• UPPER DECK SALON: (3)
• CAPTAIN CABIN: (1)
• WHEELHOUSE: (2)
• UPPER DECK PANTRY: (1)
• MAIN DECK SALON: (4)
• MAIN DECK LOBBY: (1)
• GALLEY: (2)
• OWNER’S CABIN: (2)
• OWNER’S OFFICE: (1)
• GUEST’S CABINS: (4) 1/EACH GUEST CABIN
• CREW’S CABINS: (4) 1/EACH CREW CABIN
• CREW MESS: (1)
• LAUNDRY: (1)
• ENGINE ROOM: (2)
• BEACH CLUB: (1)
FRESH WATER PUMPS
• THERE ARE TWO LOWARA® OR EQUAL 400 VAC, 2.2KW, 3-PHASE WATER PRESSURE PUMPS
• ONE PRESSURE TANK IS FITTED. THE PRESSURE REGULATOR STARTS THE PUMP AT 2.5 BARS
AND STOPS IT AT 3.5 BARS. PRESSURE ACCUMULATOR TANK IS 100 LITERS
HOT WATER SYSTEM
TWO INSULATED STAINLESS STEEL 316L HOT WATER TANKS MANUFACTURED BY DIKO®, EACH
200 LT. CAPACITY, ARE PLACED IN THE PUMP ROOM. EACH TANK IS FITTED WITH THREE
IMMERSION ELECTRICAL HEATERS; TOTAL HEATING CAPACITY AROUND 20 KW.
WATER MAKERS
THREE TECNICOMAR® S 3/40 DOUBLE WATER MAKER, WITH AN OUTPUT CAPACITY OF 3 X 350 L/
H OR A TOTAL CAPACITY 25,000 LITRES (4,438 GALLONS) PER DAY, ARE INSTALLED.
WATER FILTERING SYSTEM
• MEDIA AND CARBON FILTERS ARE FITTED AT THE SHORE FILLING LINE BEFORE THE STORAGE
TANKS
• A WATER SOFTENER ARE FITTED AT THE SHORE FILLING LINE BEFORE THE STORAGE TANKS
• A SILVER ION FILTER ARE FITTED AT THE SHORE FILLING LINE BEFORE THE STORAGE TANKS
• AT THE OUTLET OF THE WATER PRESSURE SYSTEM, A PROPERLY SIZED UV FILTER IS ARRANGED
PUMPS
THERE ARE THREE (3) PUMPS INSTALLED IN THE VESSEL TO RUN THE BILGE AND FIRE SYSTEM:
• TWO CENTRIFUGAL PUMP IN ENGINE ROOM:
• AZCUE® 400 VAC, 7.5KW CAPACITY: 35 M3/H
• ONE DIESEL ENGINE TYPE IN EMERGENCY ROOM:
• AZCUE® DIESEL DRIVEN CAPACITY: 35 M3/H
OILY WATER SEPARATOR
ONE RWO® BILGE OIL/WATER SEPARATOR, WITH A CAPACITY 0,5 M3/H IS INSTALLED IN
COMPLIANCE WITH MARPOL AND MCA RULES AND REGULATIONS.
WATER-MIST FIRE EXTINGUISHING SYSTEM
• THE YACHT IS FITTED WITH FIRESTOP-PRO® FIRE RETARDANT SYSTEM WHICH PROTECTS ALL
ACCOMMODATION OR EQUAL
• A FIXED GAS TYPE NOVEC® FIRE SUPPRESSION SYSTEM IS USED IN MAIN TECHNICAL SPACES
INCLUDING ENGINE ROOM
PNEUMATIC SYSTEM
LOW-PRESSURE AIR SYSTEM
AN AIR COMPRESSOR WITH PRESSURE ACCUMULATOR TANK, AIR DRYER, FILTER AND PRESSURE
ADJUSTER WITH A CAPACITY OF 10M3/H SERVE AROUND THE VESSEL.
LUBE OIL SYSTEM
OIL TRANSFER PUMPS
ALL DIESEL ENGINES ARE SERVICED BY A PUMP, WITH A CAPACITY OF 2.2 M3/H.
CREW GALLEY APPLIANCES
• 1 SIEMENS® FULL FRIDGE
• 1 SIEMENS® MICROWAVE OVEN
• PROPER SECURE STOWAGE PROVISIONS ARE PROVIDED FOR ALL EQUIPMENT ITEMS NOT
PERMANENTLY INSTALLED
• 1 SIEMENS® DISHWASHER
GALLEY APPLIANCES
• 1 SIEMENS® STAINLESS-STEEL REFRIGERATOR, STAND-ALONE TYPE
• 1 SIEMENS® STAINLESS-STEEL FREEZERS, STAND-ALONE TYPE
• 1 FIVE-BURNER SIEMENS® ELECTRIC INDUCTION COOKING RANGE
• 1 CUSTOM STAINLESS STEEL EXHAUST CANOPY WITH FIRE EXTINGUISHING SYSTEM
• 1 SIEMENS® COOKING OVEN
• 1 RATIONAL STEAM OVEN
• 1 SIEMENS® MICROWAVE OVEN
• 2 MIELE® PROFESSIONAL MARINE DISHWASHERS
• 1 WASTE GRINDER/DISPOSAL UNITS FOR UNDER SINK INSTALLATION
• 1 SCOTSMAN® UNDER-COUNTER ICE MAKER
DOMESTIC APPLIANCE SYSTEMS
LAUNDRY AND UTILITY ROOM APPLIANCES
• 2 MIELE PROFESSIONAL® WASHING MACHINES
• 2 MIELE PROFESSIONAL® DRYERS
GUEST LOBBY APPLIANCE
• 1 HAFELE® FRIDGE IN OWNER’S CABIN
BEACH CLUB APPLIANCES
• 1 SIEMENS® UNDER-COUNTER FRIDGE
• 1 SIEMENS® UNDER-COUNTER ICE MAKER
UPPER DECK PANTRY APPLIANCES
• 1 SIEMENS® UNDER-COUNTER FRIDGE
• 1 MIELE® PROFESSIONAL MARINE ® DISHWASHER
OWNER’S APPLIANCE
• 1 HAFELE® FRIDGE IN OWNER’S CABIN
SUN DECK APPLIANCES
• 1 ISOTHERM® ICE MAKER
• 1 ISOTHERM® UNDER-COUNTER FRIDGE
COLD ROOMS
GENERAL
• THERE IS A LARGE COLD ROOM ARRANGEMENT ON THE MAIN DECK
THE COLD ROOM COOLING CAPACITY +4°C AND VOLUME IS APPROX. 4M3
• THERE IS A DEEP FREEZE ROOM ARRANGEMENT IN THE COLD ROOM
THE DEEP FREEZE COOLING CAPACITY -18°C AND VOLUME IS APPROX. 1M3
GENERAL
A) THE VESSEL’S MAIN POWER SUPPLY IS 220V/380V AC, 50 HERTZ THREE-PHASE FOUR-WIRE
SYSTEM BASED ON A SPLIT-BUS DISTRIBUTION CIRCUIT.
B) THE ELECTRICAL POWER SUPPLIES ON BOARD ARE BASED ON:
• THREE GENERATORS RATED AT 80 KW, 400V, 50 HZ
• 1 SHORE POWER RATED AT 120 KVA, 170V-520V AC, 50/60 HZ INPUT; 400V AC 50HZ OUTPUT
• 24V DC BATTERY BANKS
SHORE POWER SYSTEM
GENERAL
• SHORE POWER CABLE IS PROVIDED AFT IN THE GARAGE, IT IS ACCESSIBLE FROM OUTSIDE
• CARE IS TAKEN TO ENSURE THAT ALL CABLES ARE ROUTED FROM THE SHORE SO AS AVOID
OBSTRUCTION ON DECK OR TO THE GANGWAY
• THESE CABLES ARE CONNECTED TO A 120 KVA SHORE POWER CONVERTER THAT ACTS AS A
GALVANIC ISOLATION TRANSFORMER AS WELL AS A FREQUENCY CONVERTER
• CONTROLLER UNIT IS INSTALLED IN A CLEAN, DRY SPACE
FREQUENCY CONVERTER
THE FREQUENCY CONVERTER IS AN ESIS POWER®, DOUBLE-INPUT WITH A MAXIMUM OUTPUT
TO A SINGLE BUS OF 120 KVA, 400 VAC, 3-PHASE, 50 HZ.
SHORE POWER CABLE
TWO 130-FOOT (40 M) 2X125 AMP./ 170 -520 V, 4-WIRE SHIP TO SHORE CORD.
PLUGS RECEPTACLES AND ADAPTERS, TO ACCOMMODATE 125 AMP. SINGLE OR THREE PHASE
POWER.
POWER CONVERSION EQUIPMENT
BATTERY CHARGERS
THERE ARE THREE 60 AMP AND THREE 30 AMP BATTERY CHARGERS, MASTERVOLT® OR EQUAL,
WITH A MANUAL CHANGE-OVER SYSTEM FOR CHANGING WIRES. THIS ENABLES CHARGING OF
ALL BATTERY BANKS TO TAKE PLACE WITH BACKUP IN THE EVENT ONE OF ONE OF THE
CHARGER IS FAILING.
EMERGENCY & GMDSS BATTERIES
A) EMERGENCY BATTERIES ARE POWERED BY THE FOLLOWING UNITS:
• ANY SPECIALISED EQUIPMENT IN NEED OF SINE WAVE POWER SUPPLY
• NAVIGATION EQUIPMENT SUPPLIES, WHEN NEEDED
B) THESE EMERGENCY BATTERIES ARE POWERED OF THE SHIP’S MAIN POWER.
AUTOMATION SYSTEM
• AN AUTOMATION SYSTEM CONSISTING OF ONE DEDICATED AUTOMATION PROCESSOR, A
SET OF REQUIRED INTERFACES ALL LINKED TOGETHER BY A DATA BUS IS INSTALLED ON THE
VESSEL
• THE PURPOSE OF THIS AUTOMATION SYSTEM IS TO CONTROL AND MONITOR THE ENTIRE
VESSEL
• ALL THE EQUIPMENT USED FOR THE AUTOMATION SYSTEM IS TYPE APPROVED AND
MANUFACTURED BY THE SCHNEIDER GROUP® OR EQUIVALENT
ALARM, SAFETY AND WARNING SYSTEMS
CENTRAL ALARM SYSTEMS
THE AUTOMATION SYSTEM IS THE CENTRAL UNIT OF THE ALARM SYSTEM ON BOARD.
ELECTRONICS / COMMUNICATION
SSB TRANSCEIVER
1 SAILOR® MF/HF 6360 SSB, 150W, GMDSS APPROVED, AUTOMATIC ANTENNA TUNING UNIT
FITTED WITH AUTOMATIC AND MANUAL GROUNDING SYSTEM.
VHF TRANSCEIVER
1 SAILOR® VHF RT 6222 WITH DSC CLASS A, BOTH LOCATED AT CONSOLE, WHEELMARK
APPROVED.
HANDHELD VHF
2 ENTEL® , HT649, HANDHELD GMDSS VHF WATERPROOF MADE AND FITTED WITH A MULTI
DESK QUICK CHARGER.
SAT TV
2 INTELLIAN® T100 TV-AT-SEA SATELLITE RECEIVER WITH DUAL EUROPEAN AND AMERICAN LNB.
VSAT
1 INTELLIAN® V100 VSAT STATION TO BE CONNECTED TO THE PABX TELEPHONE EXCHANGE
AND SHIP’S LAN SYSTEMS FOR INTERNET ACCESS AND VOIP.
INMARSAT-C STATION
1 SAILOR® 6110 MINI-C WITH GPS-OPTION GMDSS INMARSAT C STATION WITH H-1252
DEDICATED PRINTER.
SSAS
1 SAILOR® SSAS ADD-ON KIT WITH ALERT & TEST BUTTONS.
SAFETY TRANSPONDERS
SEE CHAPTER: XII.1.3 EPIRB & SART.
TELEPHONE DISTRIBUTION
1 PANASONIC® PABX CONNECTED TO THE THE VSAT, CELL PHONE UNITS AND SHORE
CONNECTION WHEN AVAILABLE.
NON ELECTRONIC
BATTERY CHARGERS
• 1 RIEKER® INSTRUMENT RIE-2055 INCLINOMETER
• 1 CASSENS & PLATH® OR EQUAL MAGNETIC COMPASS IS FITTED IN NAVIGATION AREA
ACCORDING TO CLASSIFICATION SOCIETY RULES
NAVIGATION ELECTRONICS
GPS
• 2 SIMRAD® GN70 GPS RECEIVER SYSTEM CONNECTED TO THE NMEA INTERFACE
NAVTEX
• 1 SAILOR® 6391 NAVTEX RECEIVER WITH ACTIVE ANTENNA
AIS TRANSCEIVER
• 1 SIMRAD® V5035 AIS STATION TRANSCEIVER CONNECTED TO THE NMEA INTERFACE
NAVIGATION MONITORING
FURUNO AND SIMRAD® BRIDGE NAVIGATION SYSTEM IS AS FOLLOW:
• 4 HATTELAND® M5024 24” LCD DISPLAYS
• 1 SPEED TRANSDUCER FOR MOTOR YACHT SET
• 1 SIMRAD® S3009 ECHO SOUNDER MODULE
• 1 SIMRAD® 110WX WIND DIRECTION AND SPEED SENSOR PACK
NAVIGATION INSTRUMENTS
• 1 COMPASS CASSENS & PLATH®, TYPE 21 REFLECTOR READING DEVICE
• 1 INCLINOMETER SENSOR
ECHO SOUNDER
• 1 ECHO SOUNDER SIMRAD® S3009 INTERFACE
RADARS
• 1 FURUNO® 12 KW, 96 NM, FITTED WITH 8FT. SCANNER UNIT IS CONNECTED TO THE GYRO
COMPASS AND GPS NMEA OUTPUT VIA ECDIS E5024
• 1 FURUNO® 12 KW, 64 NM FITTED WITH 6FT. SCANNER UNIT IS CONNECTED TO THE GYRO
COMPASS AND GPS NMEA OUTPUT VIA ECDIS E5024
AUTOPILOTS
• 1 SIMRAD® AP70 IMO/WHEELMARK AUTOMATIC PILOT CONNECTED TO THE GYRO COMPASS
AND NMEA INTERFACE
• A NMEA SWITCH BY SOFTWARE OR HARDWARE IS PROVIDED FOR USING EITHER GPS NMEA
OUTPUT OR MARINE NAVIGATION SOFTWARE NMEA OUTPUT
• THE OUTPUT SIGNAL DRIVES THE MAIN STEERING SYSTEM
GYROCOMPASS
• 1 REGULAR SIMRAD® GC80 GYROCOMPASS WITH SIN/COS, CIF AND STEP BY STEP
INTERFACES
• A RUDDER FEEDBACK UNIT AND A REMOTE CONTROL DISPLAY IS PROVIDED
NAVIGATION SOFTWARE
• 1 FURUNO® ECDIS NAVIGATION SOFTWARE WITH NMEA AND RADAR OVERLAY INTERFACES
THE ENTERTAINMENT SYSTEM CONSISTS OF FOLLOWING EQUIPMENT:
CENTRAL RACK & A/V SERVER
• 1 X SAVANT HST-4501 HOST CONTROLLER
• 2 X SAVANT SSA-4012
• 3 X AUDAC SMQ POWER AMPLIFIER
• 8 X SAVANT SSC-0012 SMARTCONTROL 12
• 2 X SAVANT RLY-12 IP RELAY BOX 10
• 12 X APPLE AIRPORT ACCESS POINT
• 2 X APPLE IPAD MINI
CREW QUARTERS
• THE CREW HAS THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON DEMAND
FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN REMOTE
OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION
• 40” 4K TV SAMSUNG OR EQUAL
• 32” LCD SCREEN FOR CCTV
• 1 X SAMSUNG BLURAY PLAYER
CAPTAIN’S CABIN
• THE CAPTAIN HAS THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON
DEMAND FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN
REMOTE OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION
• 32” LCD TV SAMSUNG OR EQUAL
OWNER’S ACCOMMODATION
• OWNER HAS THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON DEMAND
FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN REMOTE
OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION
• 1 X 49” 4K TV SAMSUNG OR EQUAL
• 1 X DENON AVR-X 2300W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 5 X VANGUARD DYNAMICS EDW-601SPEAKER
• 2 X VANGUARD DYNAMICS FLC-600 SPEAKER
• 1 X DALI FAZON SUBWOOFER
GUEST’S ACCOMMODATION
• GUESTS HAVE THE ABILITY TO WATCH SATELLITE TV, MOVIES AND MUSIC ON DEMAND FROM
THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN REMOTE OR
LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION
• 1 X 40” 4K TV SAMSUNG OR EQUAL
• 1 X DENON AVR-X 1300W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 4 X VANGUARD DYNAMICS FLC-600 SPEAKER
MAIN DECK SALOON
OWNER AND GUESTS HAVE THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON
DEMAND FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN
REMOTE OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION.
• ABILITY TO PLAY THE SAME OR DIFFERENT MUSIC AS INSIDE OR THE DIFFERENT DECKS
• 1 X 65” 4K TV SAMSUNG OR EQUAL
• 1 X DENON AVR-X 3200W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 5 X VANGUARD DYNAMICS EDW-601SPEAKER
• 2 X VANGUARD DYNAMICS FLC-600 SPEAKER
• 1 X DALI FAZON SUBWOOFER
AFT MAIN DECK
OWNER AND GUESTS HAVE THE ABILITY TO LISTEN TO ALL MUSIC ON THE SERVER,
CONTROLLING VOLUME AND TRACK, ALBUM OR PLAYLIST. SELECTION OF MUSIC IS EASY AND
STRESS FREE, CHOOSE THE ALBUM BY COVER THEN SELECT THE REQUIRED MUSIC.
• 1 X 55” 4K WATERPROOF TV SUNBRITE OR EQUIL
• 1 X DENON AVR-X 3200W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 4 X TDG AUDIO NFC-81 SPEAKER
UPPER DECK SALOON & DINING
OWNER AND GUESTS HAVE THE ABILITY TO WATCH SATELLITE TV, CCTV, MOVIES AND MUSIC ON
DEMAND FROM THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN
REMOTE OR LISTEN TO PERSONAL IPOD/MP3 PLAYER FROM A DOCKING STATION.
• ABILITY TO PLAY THE SAME OR DIFFERENT MUSIC AS INSIDE OR THE DIFFERENT DECKS
• 1 X 80” 4K TV SAMSUNG OR EQUAL
• 1 X DENON AVR-X 3200W NETWORK RECEIVER
• 1 X SAMSUNG BLURAY PLAYER
• 5 X VANGUARD DYNAMICS EDW-601 SPEAKER
• 1 X DALI FAZON SUBWOOFER
UPPER DECK AFT
OWNER AND GUESTS HAVE THE ABILITY TO LISTEN TO ALL MUSIC ON THE SERVER,
CONTROLLING VOLUME AND TRACK, ALBUM OR PLAYLIST. SELECTION OF MUSIC IS EASY AND
STRESS FREE, CHOOSE THE ALBUM BY COVER THEN SELECT THE REQUIRED MUSIC.
• 4 X TDG AUDIO NFC-81 SPEAKER
SUN DECK
THE ABILITY TO LISTEN TO ALL MUSIC FROM THE SERVER, CONTROLLING VOLUME AND TRACK,
ALBUM OR PLAYLIST. SELECTION OF MUSIC IS EASY AND STRESS FREE, CHOOSE THE ALBUM BY
COVER THEN SELECT THE REQUIRED MUSIC. WATCH ALL MOVIES FROM THE SERVER USING THE
VIDEO PROJECTOR.
• 1 X 55” 4K WATERPROOF TV SUNBRITE OR EQUIL
• 1 X DENON AVR-X 3200W NETWORK RECEIVER
• 1 X SAMSUNG BLU-RAY PLAYER
• 6 X TDG AUDIO NFC-81 SPEAKER
BEACH CLUB
BEACH CLUB HAS THE ABILITY TO WATCH SATELLITE TV, MOVIES AND MUSIC ON DEMAND FROM
THE CENTRAL SERVER USING THE TV, CONTROLLED BY ONE COLOUR SCREEN REMOTE OR
LISTEN TO PERSONEL IPOD/MP3 PLAYER FROM A DOCKING STATION.
• 1 X TV
• 1 X DENON AVR-X 1300W NETWORK RECEIVER
• 4 X TDG AUDIO NFC-81 SPEAKER
• 1 X SAMSUNG BLU-RAY PLAYER
FOREDECK AREA
YOU HAVE THE ABILITY TO LISTEN TO ALL MUSIC ON THE SERVER, CONTROLLING VOLUME AND
TRACK, ALBUM OR PLAYLIST. SELECTION OF MUSIC IS EASY AND STRESS FREE, CHOOSE THE
ALBUM BY COVER. ONE REMOTE COVERS BOTH THE BRIDGE AND FORWARD AREA.
• 2 X TDG AUDIO NFC-81 SPEAKER
YOU HAVE THE ABILITY TO WATCH ALL 10 CAMERAS SHOWING DIFFERENT AREA’S OF THE
YACHT, WHILST CONSTANTLY RECORDING; CYCLE TIME OF 7 DAYS RECORDING.
• 10 X EXTERIOR CAMERAS – WITH NIGHT VISION – MID RANGE
• 1 X CCTV DUPLEXER AND RECORDER – BUILT IN HARD DRIVE – 16 CHANNEL – GIVING SPARE
SHORE CONNECTION
THE FOLLOWING SHORE CONNECTIONS ARE PROVIDED:
• TELEPHONE (TO VESSEL’S PABX)
• ETHERNET/LAN
WOOD JOINERY EXTERIOR
TEAK DECK PLANKS ARE 12MM THICKNESS AND 50-60MM WIDE, GLUED TO DECK WITH
SIKAFLEX® OR EQUAL.
WINDSCREEN WIPERS
THREE SPEICH® OR EQUAL WINDSCREEN WIPERS, 24 VDC WITH 40” WIPER BLADES ARE FITTED
TO THE FORWARD WINDOWS OF THE WHEELHOUSE.
GANGWAY
ONE 7.5 METER LONG BESENZONI® ELECTRO-HYDRAULIC GANGWAY IS FITTED PORTSIDE OF
STERN. IT IS ABLE TO ROTATE 15 DEGREES VERTICALLY.
SWIMMING LADDER
THE STAINLESS STEEL SWIMMING LADDER EXTENDS APPROXIMATELY ONE METER DOWN INTO
THE WATER AND HAS COMFORTABLE 600MM WIDE TEAK STEPS.
FLAG POLE
A JACK STAFF IS SUPPLIED WITH TRACK, CLEAT AND STAINLESS STEEL SOCKET ON THE AFT END
OF THE PILOTHOUSE DECK.
TENDER GARAGE
THE TENDER GARAGE ACCOMMODATES ONE TENDER WITH OVERHEAD CRANE.
COATINGS & COVERINGS
PAINT SYSTEM
THE PAINTING SYSTEM BOERO® FOR FAIRING AND PRIMERS; AWLGRIP® FOR TOP COATING.
JOINERY INTERIOR
GENERAL
THE QUALITY OF THE INTERIOR OF THE ENTIRE VESSEL IS OF HIGH QUALITY. THESE CRITERIA
SHALL APPLY TO COMPARATIVE SPACES AND INCLUDE THE CHOICE OF TIMBERS, FABRICS,
FITTINGS, FIXTURES, HARDWARE, FINISHING LEVELS ETC.
LIFE RAFTS & EQUIPMENT
• FOUR RFD® FOR 12 PEOPLE EACH OR EQUAL LIFE RAFTS ARE SUPPLIED BY THE BUILDER AS
PER CLASS AND SOLAS REGULATIONS FOR A VESSEL OF THIS SIZE
• A TOTAL OF 4 SOLAS APPROVED ORANGE COMMERCIAL YACHT LIFE BUOYS WITH LIGHTS
AND BUOYANT LINES, TWO OF WHICH HAVE SMOKE SIGNALS, ARE POSITIONED AROUND THE
SHIP IN PROPER RECESSES WHERE PRACTICAL, ON PROPER BRACKETS
EPIRB & SART
• 1 SIMRAD® EG70 EPIRB WITH HYDROSTATIC RELEASE AND DECK MOUNT CASING
• 1 SIMRAD® SA50 SEARCH AND RESCUE TRANSPONDER
FLARES
THE FOLLOWING EQUIPMENT IS SUPPLIED WITH THE VESSEL IN ACCORDANCE WITH
GOVERNING AUTHORITIES:
• 6 PARACHUTE FARES
• 4 HAND FARES
• 3 ORANGE SMOKE DAY SIGNALS
SEARCHLIGHTS
1 JABSCO® SEARCHLIGHTS
FIRST AID KIT
A FIRST AID KIT, SUITABLE FOR A WORLD-WIDE CRUISING MOTOR YACHT OF THIS SIZE,
ACCORDING TO SOLAS AND LLOYD’S IS SUPPLIED.
LIFE VESTS AND HARNESSES
• 24 LIFE VESTS, WITH RADAR AND LIGHT REFLECTORS, ARE SUPPLIED WITH THE VESSEL IN
ACCORDANCE WITH SOLAS, CLASS AND U.S COAST-GUARDS REGULATIONS
• A WHISTLE AND STROBOSCOPIC LIGHT ARE DELIVERED FOR EACH LIFE VEST
FIRE ALARM SYSTEM
A GENERAL FIRE ALARM SYSTEM FULLY IN ACCORDANCE WITH THE STATUTORY - AND CLASS
AND REQUIREMENTS IS INSTALLED.
THE SYSTEM INCORPORATES:
• SMOKE SENSORS IN ALL ACCOMMODATION SPACES
• MANUAL ALARM TRIGGERS AT STRATEGIC LOCATIONS
• HEAT SENSORS IN THE GALLEY AND ENGINE ROOM
• AUDIBLE ALARM BELL
• ALARM INDICATING PANEL IN THE WHEELHOUSE
FIRE HOSES
12 FIRE HOSES ARE HOUSED IN DECK LOCKERS, CONNECTED TO THE FIRE MAIN:
• 2 AT BRIDGE DECK LEVEL
• 1 AT THE ULTRA-FOG COMPARTMENT
• 2 ON MAIN DECK LEVEL
• 1 ON THE BRIDGE DECK
• 2 AT GUEST AND CREW ACCOMMODATION AREA
• 1 AT ENGINE ROOM
• 1 AT EMERGENCY PUMP ROOM
• 2 AT BILGE AREA
EACH HOSE IS FITTED WITH A DUAL PURPOSE NOZZLE AND IS STORED IN A NON-CORROSIVE
RACK.
MISC. FIRE FIGHTING ITEMS
• ONE FIRE SUIT WITH BREATHING APPARATUS, ONE FIRE AXE AND ONE FIRE BLANKET ARE
STORED IN THE PROPER LOCATIONS.
• FIRE BLANKETS IN THE GALLEY, CREW LOUNGE, PANTRY, ENGINE ROOM.
GALLEY:
• TWO NEW MIELE PROFESSIONAL DISHWASHERS (7 MIN WASH TIME)
(AROUND 20K USD INSTALLED)
• NEW RATIONAL STEAM OVEN AND TRAY RACK UNDERNEATH (STILL HAVE THE 90CM WIDE
OVEN AS WELL) (AROUND 20K USD INSTALLED)
• INSTALLATION OF FIDDLES ON COOKTOP
ENGINEERING:
• NEW MAGNUS SHORE POWER CONVERTER (AROUND 250K USD INSTALLED)
• ALL ENGINE ROOM FLOOR PLATES POWER COATED (4K USD)
• STABILIZER BEARINGS REPLACEMENT (BOTH TOP AND BOTTOM BEARINGS)
(AROUND 10K USD)
• REPLACED SHAFT SEALS (AROUND 10K USD)
• SIGNIFICANT 4000 HOUR SERVICE ON ALL 3 GENERATORS (AROUND 20K USD)
• FULL SERVICE AND REBUILD OF ALL ANCHOR WINDLASSES AND CAPSTANS
(AROUND 20K USD)
• INSTALLED SPOT ZERO WATER SOFTENER SYSTEM (AROUND 40K USD)
• DIVE COMPRESSOR SERVICE
BRIDGE/NAVIGATION:
• INSTALLED NEW FURUNO ECDIS (AROUND 20K USD INSTALLED)
• INSTALLED TWO NEW FURUNO RADARS (AROUND 80K USD INSTALLED)
• INSTALLED NEW FURUNO AIS (AROUND 5K USD INSTALLED)
• INSTALL SAT COMPASS AS BACK UP TO PRIMARY GYRO COMPASS (AROUND 5K USD
INSTALLED)
• FULL RADIO SURVEY
• GYRO SERVICE (AROUND 3K USD)
• PURCHASED EXTRA EPIRB FOR GRAB BAG (IN ADDITION TO FLOAT FREE EPIRB)
DECK:
• NEW MOORING LINES
• SANDING OF ALL EXTERIOR DECKS (15K USD SHIPYARD)
• RE-GROUTED AND SEALED SUNDECK JACUZZI TILES
• MEGAFEND STEP FOR CHASE TENDER WHEN ALONGSIDE (4K VALUE)
• NEW MARQUIP GANGWAY (20K VALUE)
INTERIOR:
• REVARNISHED BRIDGE/WHEELHOUSE FLOOR (5K VALUE)
• NEW CARPET
• NEW MIELE PROFESSIONAL DISHWASHER (AROUND 10K USD INSTALLED)
PAINT:
• NEW ANTIFOUL
• NEW PROPSPEED ON PROPELLORS AND SEA STRAINERS
• FULL SET SPARE ANODES (5K USD VALUE)
SURVEYS/SAFETY:
• RINA BOTTOM SURVEY
• RINA ANNUAL HULL AND MACHINERY SURVEY
• RMI FLAG SURVEY (COMMERCIAL)
• ALL SAFETY AND FIRE EQUIPMENT SERVICED (INCLUDING LIFERAFTS)
• ALL CRANE AND OVERBOARD TRACKS SERVICED AND TESTED
• GALLEY DUCTING CLEANED
• MINI ISM AUDIT
• NEW MEDICAL INVENTORY (6K USD)
AVIT:
• NEW PEPLINK 5G SYSTEM (15K USD VALUE)
• ALL EXTERNAL SPEAKERS REPLACED (10K USD VALUE)
• UK SKY AND DIRECTTV BOXES INSTALLED
• BRIGHT INTERIORS, WITH WHITE AND GOLD MATERIALS, CONTRASTED WITH DARK MARBLES
AND BRONZE MIRRORS
• FULL-BEAM MASTER SUITE FEATURING A SKYLIGHT ABOVE THE BED AND A FOLDABLE
BALCONY
• A SPACIOUS GYM LOCATED IN THE BEACH CLUB AREA
• A STATE-OF-ART STAIRCASE REFLECTING DAYLIGHT FROM THE SUNDECK JACUZZI
• ACCOMMODATION FOR 10 GUESTS ACROSS A MASTER SUITE AND FOUR SPACIOUS GUEST
CABINS
• SEVERAL CHOICES OF ALFRESCO DINING AND LOUNGING SPACES
• UPGRADED GALLEY LAYOUT
• OVER 5,000 NAUTICAL MILES RANGE
Complete the form below and one of our experienced sales brokers will be in touch soon.
